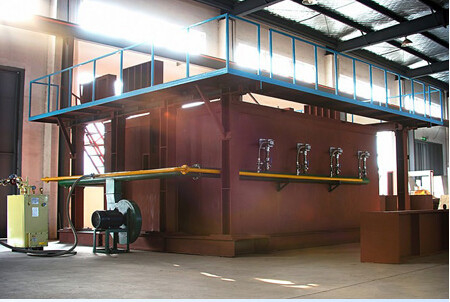

آزمایش مقاومت آتش ساختمان اجزای آتش فرنه عمودی و فرنه افقی

DX8364 آزمایش مقاومت آتش از اجزای ساختمانی کوره عمودی و کوره افقی (EN13381-8)

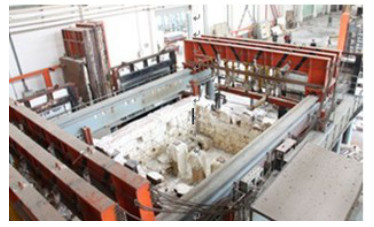

کوره افقی:

محدوده آزمایش:

1. دیوارهای تحمل کننده بتن تقویت شده با یک ناحیه آتش از یک طرف 3000 × 3000 (ملی متر) ، ساختارهای فولادی دیوارهای تحمل کننده با لایه محافظ (پوش های ضد آتش) ،دیوارهای حمل کننده صفحه ی کیل فولاد سبک، دیوارهای تحمل کننده گلو و غیره و تعیین دمای نقاط انتخاب شده با بخش های مختلف و عرض های مختلف در داخل دیوار.

2- آزمایش مقاومت آتش از لوازم بازساخته شده بدون بارگیری دستگاه هوشمند برای آزمایش مقاومت آتش از دیوار بدون بار

اندازه خالص کوره 4200×4800×1500 (ملی متر) و منطقه آتش نمونه 4200×4800 (ملی متر) است.

دامنه آزمایش: می تواند عملکرد مقاومت آتش نمونه های ساختاری تقارن و ناهم اندازه را در شرایط کار یکسان در همان زمان تشخیص دهد، مانند: درب ها و پنجره های ضد آتش،شیشه، مواد ضد آتش و غیره و همچنین می تواند آزمایشات مقاومت در برابر آتش را بر روی پارتیشن های ضد آتش بزرگ و اجزای پارتیشن ضد آتش مانند فایروال های فوق العاده بزرگ انجام دهد.دیوارهای جداکننده شیشه ای ضد آتش و پلک های ضد آتش، با کارایی بالا و می تواند چندین نمونه مختلف یا مشابه را به طور همزمان آزمایش کند.

3دستگاه هوشمند برای آزمایش مقاومت آتش ستون حمل

اندازه خالص کوره 3000 × 3000 × 4700 (ملی متر) است و ارتفاع آتش نمونه 3000 ~ 4600mm است (ارتفاع کل ستون 3600 ~ 5200mm است).حداکثر اندازه برش متقابل نمونه 800 mm × 800 mm یا Φ800 mm است..

کل بار محوری 15000kN است و بار های فوقانی و پایین منحرف هرکدام 1000kN است.

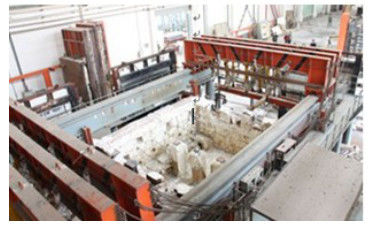

کوره افقی:

محدوده آزمایش:

1. دیوارهای تحمل کننده بتن تقویت شده با یک ناحیه آتش از یک طرف 3000 × 3000 (ملی متر) ، ساختارهای فولادی دیوارهای تحمل کننده با لایه محافظ (پوش های ضد آتش) ،دیوارهای حمل کننده صفحه ی کیل فولاد سبک، دیوارهای تحمل کننده گلو و غیره و تعیین دمای نقاط انتخاب شده با بخش های مختلف و عرض های مختلف در داخل دیوار.

2- آزمایش مقاومت آتش از لوازم بازساخته شده بدون بارگیری دستگاه هوشمند برای آزمایش مقاومت آتش از دیوار بدون بار

اندازه خالص کوره 4200×4800×1500 (ملی متر) و منطقه آتش نمونه 4200×4800 (ملی متر) است.

دامنه آزمایش: می تواند عملکرد مقاومت آتش نمونه های ساختاری تقارن و ناهم اندازه را در شرایط کار یکسان در همان زمان تشخیص دهد، مانند: درب ها و پنجره های ضد آتش،شیشه، مواد ضد آتش و غیره و همچنین می تواند آزمایشات مقاومت در برابر آتش را بر روی پارتیشن های ضد آتش بزرگ و اجزای پارتیشن ضد آتش مانند فایروال های فوق العاده بزرگ انجام دهد.دیوارهای جداکننده شیشه ای ضد آتش و پلک های ضد آتش، با کارایی بالا و می تواند چندین نمونه مختلف یا مشابه را به طور همزمان آزمایش کند.

3دستگاه هوشمند برای آزمایش مقاومت آتش ستون حمل

اندازه خالص کوره 3000 × 3000 × 4700 (ملی متر) است و ارتفاع آتش نمونه 3000 ~ 4600mm است (ارتفاع کل ستون 3600 ~ 5200mm است).حداکثر اندازه برش متقابل نمونه 800 mm × 800 mm یا Φ800 mm است..

کل بار محوری 15000kN است و بار های فوقانی و پایین منحرف هرکدام 1000kN است.

حوزه کاربرد:برای اجزای تحمل کننده و غیر تحمل کننده مانند دیوارها، تخته ها، ستون ها، کف، سقف و سقف مناسب است و سایر سازه ها، لوازم جانبی یا سازه ها می توانند به عنوان مرجع استفاده شوند.این دستگاه آزمایش برای آزمایش تمام اجزای GB/T9978 مناسب است..1~9 و ISO834-1~9 استانداردها

حوزه کاربرد:برای اجزای تحمل کننده و غیر تحمل کننده مانند دیوارها، تخته ها، ستون ها، کف، سقف و سقف مناسب است و سایر سازه ها، لوازم جانبی یا سازه ها می توانند به عنوان مرجع استفاده شوند.این دستگاه آزمایش برای آزمایش تمام اجزای GB/T9978 مناسب است..1~9 و ISO834-1~9 استانداردها

پارامترهای اصلی:

آزمایشگاه: 4.5M ((طول) x 4.5M ((عرض) x 3.5M ((ارتفاع) ، استفاده در داخل از مواد عایق درجه حرارت بالا.

دستگاه بارگذاری: بارگذاری مکانیکی برای حرکت جرثقیل بالا در ساختمان اتخاذ شده است. بارگذاری همگن، مرکزی، محوری یا عجیب و غریب می تواند شبیه سازی شود.

فریم پشتیبان: به یک براکت کج بر روی فریم توسط چهار رول متصل می شود.

ترموپول ها: از جمله ترموپول های کوره، زوج های گرما پشت، ترموپول های متحرک، ترموپول های داخلی و ترموپول های دمای محیطی در مناطق مختلف توزیع می شوند.

سنجه اندازه گیری فشار کوره: سنجه اندازه گیری شکل T، دقت اندازه گیری ± 2Pa

سُند اندازه گیری شکاف نمونه: قطر 6mm ± 0.1mm قطر ± 0.2mm

سیستم احتراق: سیستم توزیع گاز (در محدوده ۱۰ متر) ، آتشی (حداقل ۲۰) و شیر تنظیم کننده

منبع گاز احتراق: پروپان با خالصیت بیش از 95٪، گاز مایع (از طرف کاربر ارائه شده)

جریان گاز: 0~100L/min دقت اندازه گیری 2.5 درجه

جریان هوا: 0~50m3/min دقت اندازه گیری≤±0.5m3/min

ظرفیت مخزن گاز: ≥50kg×6

سیستم کنترل دمای کوره: حداکثر نقطه نمونه گیری 10 امتیاز است

سیستم تهویه و کنترل دامپر، و غیره

محدوده اندازه گیری گرما تابش در سطح آتش بازده نمونه: 0 ~ 10W / cm2

کنترل دمای و فشار در کوره با اتصال RS485 کامپیوتر به سیستم کنترل انجام می شود.و ولتاژ خروجی DC از سنسورهای آزمایش احتراق مانند ترموپول ها و سنسورهای فشار به شکل دیجیتال تبدیل می شود، که سپس می تواند برای نمایش و ذخیره به سیستم کامپیوتری منتقل شود.
