تجهیزات آزمایش جریان گرما تابشی برای مواد پوشش کف، آزمایش و توصیف ویژگی های احتراق

DX8401 تجهیزات آزمایش جریان گرما تابشی برای مواد پوشش کف

مطابق با استاندارد:مطابق با الزامات GB/T11785-2005 و ISO9239-1 "تعین عملکرد احتراق مواد پیاده سازی - روش منبع گرمای تابش" باشد.

حوزه کاربرد:

آن برای آزمایش مواد کفپوش مناسب است که به صورت افقی با اشتعال شعله کوچک در شرایط مشخص قرار داده شده و در معرض یک میدان تابش گرما شیب دار قرار دارند.مناسب برای انواع مواد کفپوشاز جمله: پارچه ها، فرش ها، پنبه، چوب، ورق های لاستیکی و کفپوش های پلاستیکی و مواد اسپری کفپوش. این دستگاه می تواند به خواص احتراق مواد پیاده سازی واکنش نشان دهد.از جمله بستر مورد استفاده، و تغییرات در مواد پشتیبان، مواد زیر لایه یا سایر جنبه های مواد پیاده سازی ممکن است بر نتایج آزمایش تأثیر بگذارد،و برای آزمایش و توصیف ویژگی های احتراق مواد پیاده سازی در واکنش حرارتی جفت به احتراق در شرایط کنترل آزمایشگاهی استفاده می شود..

شاخص های فنی اصلی:

جعبه تشعشعات 30 درجه خم شده و می تواند تنظیم شود

جریان گرمای ورودی با جریان گرمای ورودی اندازه گیری می شود

سرعت جریان گاز در دود (2.5±0.2) m/s است

دمای آب 15 تا 25 درجه سانتیگراد بود

جریان تابش 9 نقطه از پانل تابش باید با مشخصات مربوطه مطابقت داشته باشد (روابط استاندارد را ببینید)

فن اگزوز به طور نامحدود قابل تنظیم است

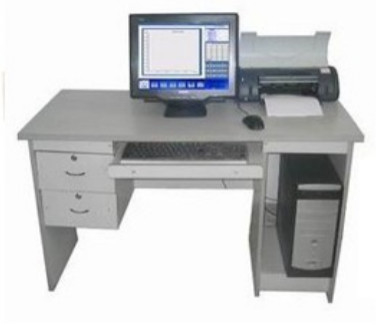

ویژگی ها: کنترل شده توسط کامپیوتر، زمانبندی خودکار، چاپ سوابق پردازش داده

دقت زمان بندی: <1s/h

پارامترهای فنی:

محدوده اندازه گیری فلکس متر گرما: (0-15) Kw/m2

دقت اندازه گیری جریان حرارتی: ±0.2Kw/m2

دقت اندازه گیری جریان حرارتی: < ± 3٪

محدوده اندازه گیری درجه حرارت بالا تابش حرارتی: 400-600 °C، دقت ±0.5 °C

خطای دمای بدنه سیاه: ±5°C

سرعت خروجی دود: (2.5±0.2) m/s

ظرفیت خروجی دود: (39-85) m3/min

اندازه صفحه تابش شعاعی آتش گیر متخلخل: 300mm×450mm، می تواند در دمای بالای حدود 900°C مقاومت کند.

ترموپول: ترموپول زره دار از فولاد ضد زنگ نوع K با قطر 3.2mm

الزامات توزیع جریان حرارتی: در 200 میلی متر: (9.1±0.4) KW/m2

در 400 میلی متر: (5.0±0.4) KW/m2؛

در 600mm: (2.4±0.2) KW/m2؛

گاز احتراق: گاز پروپان (که توسط کاربر ارائه می شود)

جریان گاز احتراق: (0.026±0.002) L/S

آتش سوزی: قطر بیرونی ¢10mm، قطر داخلی ¢6mm، سوراخ های 35 ¢0.7mm در لوله آتش سوزی

ارتفاع شعله: 60 ~ 120mm قابل تنظیم

سیستم روشنایی: روشنایی الکترونیکی ولتاژ بالا

سیستم خروجی قدرتمند: این ماشین مجهز به یک فن خروجی قدرتمند است، هنگامی که آزمایش به پایان می رسد، سیستم فن خروجی را برای خروجی گاز خروجی به خارج راه اندازی کنید.

مواد جعبه کنترل / جعبه احتراق: با استفاده از صفحه فولاد ضد زنگ 304 با کیفیت بالا (t = 1.2mm) ، پردازش و شکل گیری ابزار ماشین CNC ، شکل قوس زیبا و سخاوتمندانه است.

فلش: ساخته شده توسط شرکت ما، مواد فولاد ضد زنگ 304، به طور کامل با الزامات استاندارد GB / T11785 مطابقت دارد.

سایر قطعات مکانیکی از فولاد ضد زنگ 304 یا مواد A3 ساخته شده اند که ضد زنگ و ضد زنگ هستند.

ولتاژ منبع برق: AC220V±10٪، 50Hz

حداکثر قدرت: 5KW

اندازه جعبه احتراق: L1420*W1200*H2300 ((mm)

اندازه جعبه کنترل: طول × عرض × ارتفاع (2,2 × 1,2 × 2,4) متر

وزن تجهیزات: 350 کیلوگرم

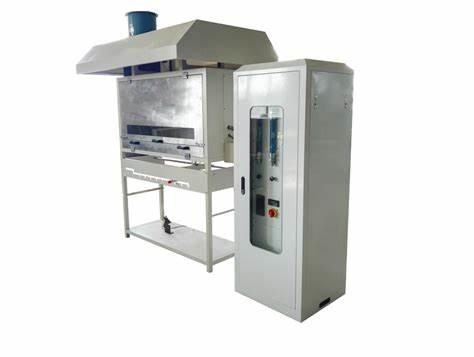

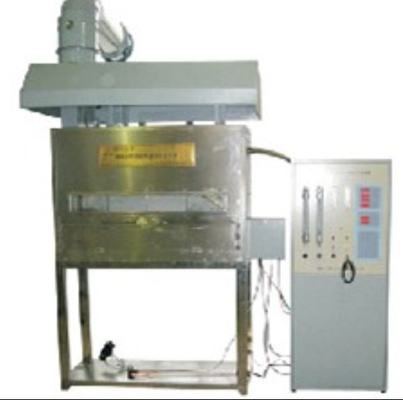

ترکیب تجهیزات: این دستگاه عمدتا از دو بخش تشکیل شده است: جعبه احتراق و جعبه کنترل.
