تجهیزات آزمایش سوزاندن سیم و کابل توانایی یک کابل واحد یا بسته بندی شده را برای مهار گسترش شعله ارزیابی می کند

DX8297 سیموآزمون سوختن کابلتجهیزات

مقدمه ابزار:

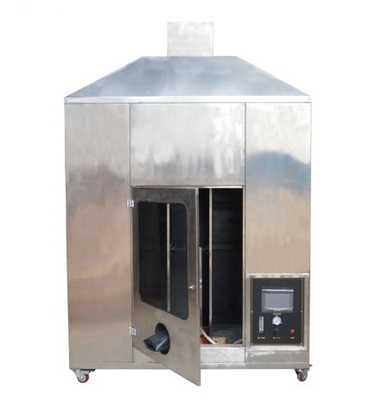

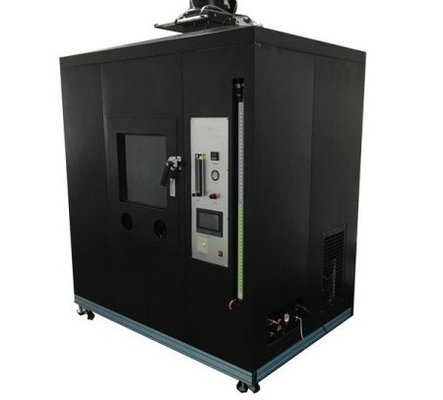

دستگاه UL 1685 برای آزمایش شعله سیم و کابل ابزاری است که برای ارزیابی توانایی یک کابل واحد یا بسته بندی شده برای مهار گسترش شعله در شرایط مشخص استفاده می شود.و الزامات آزمایش UL 1685 را برآورده می کند، IEEE 383 و IEEE 1202

عملکرد مهار شعله کابل با روشن کردن نمونه با شعله ای عمودی 20 kW (70,000 Btu/hr) با مقدار نظری 20 kW (70, 000 Btu/hr) ارزیابی می شود.000 Btu/hr) در فضای یک حجم مشخص برای 20 دقیقه.

پارامترهای فنی:

استانداردها:

IEEE 1202

گسترش شعله - آزمایش سیم و کابل

IEEE 383

استانداردهای آزمون نوع برای سیم های IE، مفاصل میدان و کانکتورهای نیروگاه های هسته ای

UL 1685

گسترش آتش از کابل و تولید دود

ویژگی های کلیدی:

اندازه فضای آزمایش: 2438 (طول) × 2438 (عرض) × 3353 (ارتفاع) میلی متر، حجم: 19.93m3، مساحت کف داخلی: 5.94m2؛

از ترموکوپل ها و آنومترهای دو طرفه برای اندازه گیری دمای و سرعت گاز در لوله خروجی استفاده می شود.

از آنیمومتر دو جهت برای اندازه گیری دقیق سرعت گرداب گاز احتراق با دمای بالا که در طول فرآیند احتراق در لوله خروجی تولید می شود استفاده می شود.

اندازه پالت 305 (طول) × 76 (عرض) × 2438 (ارتفاع) میلی متر است، عرض نردبان فولادی 25±6mm و عرض عمودی 229mm است.

فانوس با سوزنده پروپان با مخلوط کننده ونتوری برای IEC60332-3؛

کنترل کننده جریان جرم برای اطمینان از اینکه تامین هوا و فشار هوا هنوز هم می توانند جریان هوا را به آرامی حفظ کنند.

صفحه جمع آوری داده ها برای جمع آوری و اندازه گیری دقیق دمای اجزای داخلی و دمای شعله سوزان استفاده می شود.

گاز و هوا را می توان با دریچه های سولنویدی کنترل کرد.

سیستم اندازه گیری تراکم دود

سیستم آزمایش سرعت انتشار گرما اکسیژن پارامغناطیسی

دریچه های سولنویدی و روشن کننده ها را می توان به صورت دستی از طریق دکمه های روی صفحه کنترل کنترل کرد و در صورت اضطراری می توان دستگاه را خاموش کرد (از جمله کامپیوتر)
