تجهیزات آزمایش روشن شدن قوس با جریان بالا برای آزمایش مقاومت قوس محصولات الکتریکی و الکترونیکی

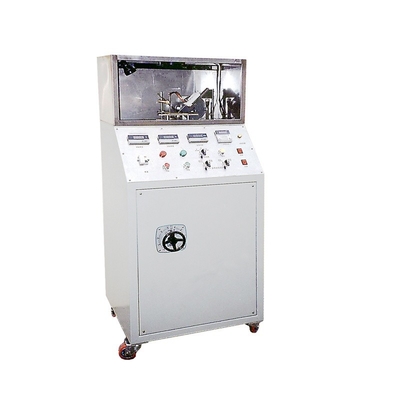

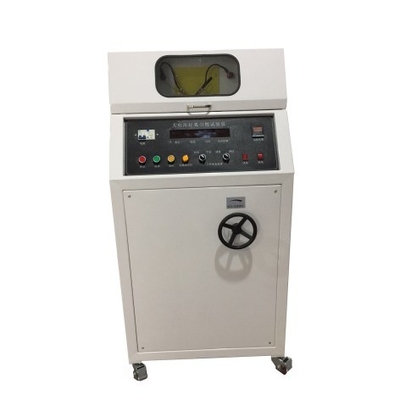

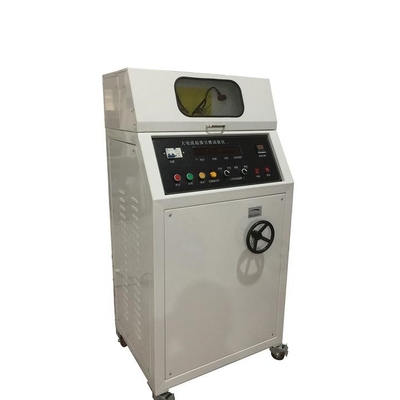

DX8086 آزمایش روشن شدن قوس جریان بالاتجهیزات

خلاصه ی محصول:بر اساس IEC 60950-1:2001 "امنیت تجهیزات فناوری اطلاعات" و UL746A، IEC609471:1999 و سایر استانداردهای مشخص شده در موارد آزمایش ایمنی شبیه سازی. تست کننده روشن شدن قوس جریان بالا از الکترود های دوگانه استفاده می کند، تحت یک جریان خاص (33A) و عامل قدرت (COSφ0.5) ،با توجه به یک سرعت شروع قوس خاص (254mm/s) و سرعت تکرار (40 بار/ دقیقه)، سطح نمونه به طور مکرر تا 200 بار قوس داده می شود و مقاومت احتراق نمونه ارزیابی می شود.

توضیحات آزمون:بخش هایی از مواد عایق کننده یا سایر مواد قابل احتراق جامد که به راحتی می توانند شعله را در داخل تجهیزات الکتریکی و الکترونیکی گسترش دهند، ممکن است به دلیل نزدیکی یا تماس با قوس آتش سوزی به آتش بروند.ایجاد آتش سوزی الکتریکی و به خطر انداختن عملکرد قابل اعتماد تجهیزات و ایمنی شخصی.

حوزه کاربرد:آن را به طور عمده برای آزمایش مقاومت قوس از محصولات الکتریکی و الکترونیکی، لوازم خانگی و مواد آنها مناسب است،شبیه سازی نشت که ممکن است در عایق بین قطب های مختلف یا بین قطب های فعال و قطب های فلزی زمین زده ایجاد شود، به منظور اندازه گیری و ارزیابی مقاومت قوس عایق در زیر ولتاژ مشخص شده.

استانداردها:IEC 60950-1:2001، BS EN 60950-1::2001BS 7002:2001، GB 4943-2001 "امنیت تجهیزات فناوری اطلاعات" و UL746A، IEC609471:1999، GB/T14048.1-2000، IEC730.1:1993، GB14536.1-1998 و سایر الزامات استاندارد.

توضیحات آزمون:آزمایش کننده روشن شدن قوس جریان بالا یک الکترود دوگانه با اندازه مشخص و مواد مختلف (الکترود مس و الکترود فولاد ضد زنگ) استتحت یک جریان خاص (33A) و عامل قدرت (COSφ0).5) بر اساس سرعت شروع قوس (۲۵۴ میلی متر در ثانیه) و سرعت تکرار (۴۰ بار در دقیقه) ، قوس به طور مکرر تا ۲۰۰ بار بر روی سطح نمونه فعال می شود.و مقاومت روشن شدن قوس در حال حاضر بالا از نمونه ارزیابی می شود (HAI)هرچه تعداد سطوح کمتر باشد، سوختن مواد سخت تر می شود.

پارامترهای فنی:

ولتاژ کار: 220V/50Hz، 1KVA

جریان ضربه قوس 33A ± 5%A (قابل تنظیم)

سرعت ضربه قوس: 40 بار/دقیقه (قابل تنظیم)

سرعت جدایی الکترود 254mm/s ± 25mm/s است

فاکتور قدرت ضربه قوس: COSφ0.5±0 (قابل تنظیم)

تعداد ضربه های قوس 0-9999, که می تواند از قبل تنظیم شود

مواد الکترود (الکترود) مس، قطر Ф3.5، زاویه خمیده نوک 30°

الکترود متحرک - فولاد ضد زنگ، قطر F3.0، زاویه مخروطی انتهای 60°

زاویه الکترود 45 ° به افقی است، و شعاع انحرافی از سر الکترود 0.1mm است

فاصله سقوط 30 ± 5S است، تنظیم می شود

ارتفاع قطره 35±5mm

تاخیر قطره 0.2S ((زمان باز شدن شیر سولینوئید)

اندازه قطره: 45 تا 50 قطره در سانتی متر

اندازه نمونه: 130mm×13mm×(2~12)mm
