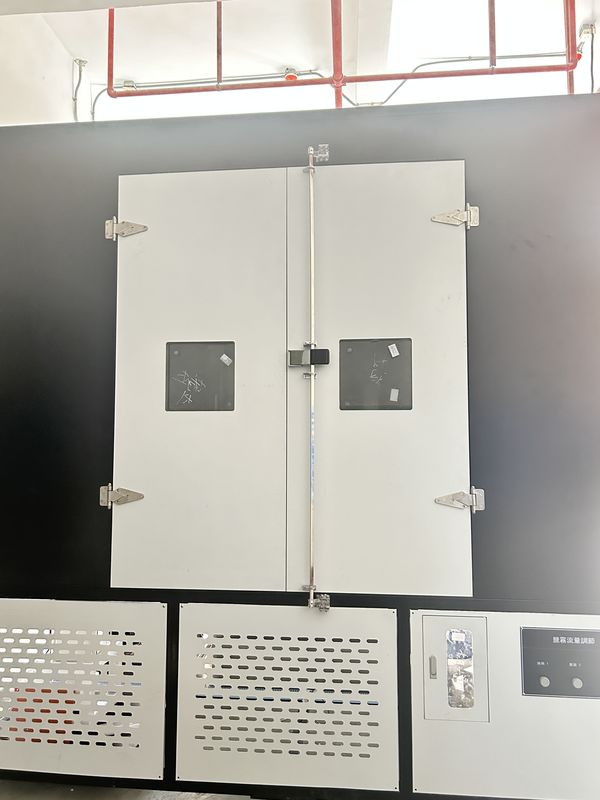

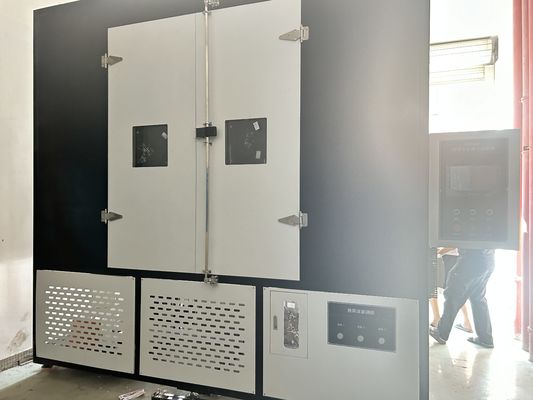

5000hrs عایق ها بارندگی مصنوعی تست کننده استرس چندگانه آزمایش اسپری IECIEC62217-2012

IEC62730-2024,IEC62217-2012 عایق های پلیمر 5000hrs دستگاه آزمایش استرس چندگانه

1نمونه آزمایشی: دو عایق آزمایشی از همان طراحی با فاصله کششی بین 500mm و 800mm،

2روش: آزمایش را در یک اتاق آزمایش بسته، مرطوب و مقاوم به خوردگی با حجم بیش از 20M3 انجام دهید. شکل B1 یک نمودار طرحی از این اتاق آزمایش است.

3سوراخ های مشاهده جداگانه برای پاک کننده ها و فیلترهای ماوراء بنفش قابل حرکت برای مشاهده تجهیزات در آزمایش.

4شرایط آزمایش: همانطور که در شکل B2 نشان داده شده است، چرخه های مختلف استرس به عایق اعمال می شود که برای حدود 5000 ساعت تکرار می شود.نمونه آزمایش باید در معرض تغییرات دمایی و تهویه قرار گیرد..

5همانطور که در شکل B3 نشان داده شده است، آزمایش عمودی در وسط آزمایش نصب می شود، با فاصله حداقل 400 میلی متر بین لبه های مجاور چتر نمونه آزمایش و بالا،و همچنین بین نمونه آزمایش و دیوار و زمین قبل از شروع آزمایش، نمونه آزمایش باید با آب دیونیزه تمیز شود.

7تا سه جفت نمونه با فاصله ی مشابه می توانند همزمان آزمایش شوند.

8ولتاژ: مقدار به دست آمده از طریق تقسیم فاصله کششی نمونه آزمایش (به میلی متر) به 34.6 (معادل فاصله کششی 20mm/KV، محاسبه شده بر اساس ولتاژ فاز به فاز)

9برای مدار برق، زمانی که بار جریان منفی مستمر 250mA (r.m.s) است، حداکثر افت ولتاژ در سمت ولتاژ بالا در طول 1 ثانیه نباید بیش از 5٪ باشد،و سطح حفاظت باید به 1A (r) تنظیم شود..m.s)

10. شبیه سازی نور خورشید: تشعشع خورشیدی شبیه سازی شده توسط یک لامپ قوس زینون با یک خروجی اسمی 6500W و مجهز به دو فیلتر شیشه borosilicate ارائه می شود (به مثال B.4 مراجعه کنید) ،با فاصله حدود 480mm بین لامپ قوس زینون و نمونه آزمایش

11در آغاز هر آزمایش، باید یک لامپ و فیلتر جدید استفاده شود. در طول آزمایش، هنگام تعویض فیلتر (و اگر لامپ نیز ضروری باشد) ،این کار باید طبق توصیه سازنده لامپ انجام شود..

DX8428 دستگاه آزمایش فشارهای متعدد عایق کننده.pdf
