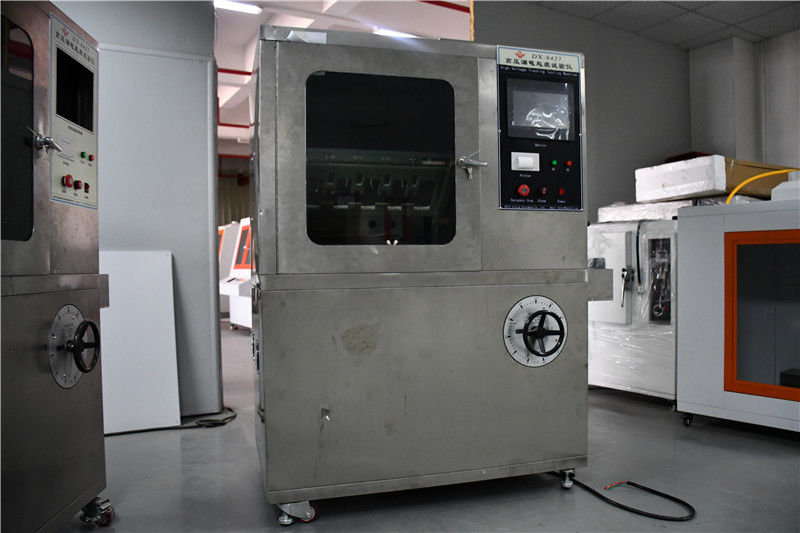

DX8427 دستگاه آزمایش ردیابی نشت ولتاژ بالا

1حوزه کاربرد:

به طور عمده برای آزمایش مقاومت محصولات الکتریکی و الکترونیکی، لوازم خانگی و مواد آنها در برابر اثر الکتریکی و خوردگی مناسب است.شبیه سازی استفاده از آلاینده های مایع و نمونه های سطح شیب دار در فرکانس قدرت (48Hz -62Hz)- ارزیابی سطح مقاومت مواد عایق الکتریکی مورد استفاده در شرایط محیط زیست سخت از طریق اندازه گیری مقاومت در برابر برق و خوردگی.تحت تاثیر رطوبت و ناخالصی های موجود در محصولات الکتریکی، نشت عایق ممکن است بین قطب های مختلف شارژ شده یا بین قطب های شارژ شده و فلز زمین زده رخ دهد. قوس حاصل می تواند منجر به خرابی، مدار کوتاه،یا فرسایش مواد ناشی از تخلیه، و حتی منجر به آتش. این آزمایش یک آزمایش مخرب است که وضعیت فوق را بر روی مواد عایق شبیه سازی می کند،برای اندازه گیری و ارزیابی مقاومت نسبی در برابر نشت و علامت گذاری عایق ها تحت اثر یک میدان الکتریکی و ناخالصی که حاوی آب در ولتاژ مشخص استمناسب برای مواد عایق برقی جامد و محصولات آنها در محصولات الکتریکی و الکترونیکی، لوازم خانگی، مانند سوکت های رله، پوشش های سوئیچ تبدیل، تماسگرها،و غیره.

2مطابق با استانداردها:

According to the requirements of GB/T6553-2014/IEC60587-1984 "Test Method for Evaluating the Resistance of Electrical Insulation Materials to Tracing and Corrosion under Severe Environmental Conditions" and DL/T810-2002 "Technical Conditions for ± 500kV DC Rod Suspension Composite Insulators"موارد آزمایش شبیه سازی مشخص شده در استاندارد برای آزمایش ردیابی نشت AC/DC از مواد عایق، قابل استفاده برای لاستیک،مواد پلاستیکی و دیگر مواد عایق الکتریکی مانند روش صاف شیب داراستاندارد برای پنج مجموعه از تست کننده های لاستیکی سیلیکون و تست کننده های سیلیکون.

3پارامترهای فنی:

الکترود: ضخامت 0.5mm ماده: فولاد ضد زنگ

فاصله بین الکترودهای بالا و پایین: 50.0mm ± 0.1;

ولتاژ آزمون: 100V-6000V قابل تنظیم بدون مرحله

تنظیم کننده ولتاژ: خروجی: قابل تنظیم از 0 ¢250V، با ظرفیت 5KVA

هنگامی که جریان مدار 60mA باشد، ولتاژ خروجی را قطع کنید.

زمان آزمایش: 6 ساعت

دقت پرتاب: 0.5%

ثبات ولتاژ: ± 1٪

تنظیم کننده ولتاژ دقیق: خروجی AC220V. قدرت 6000W. دقت ± 1٪

ترانسفورماتور آزمون: ظرفیت 5KVA. حداکثر ولتاژ خروجی AC6000V (یا DC6000V اختیاری)

تشخیص ردیابی: طبق استاندارد GB/T6553-2003/4.1.2، ولتاژ (2.5kV، 3.5kV و 4.5kV) اعمال می شود و مایع آلوده را با یک جریان معین قطره می کند. اگر جریان کمتر از 60mA برای 6 ساعت بدون جریان باشد، آن را عبور می کند.

دستگاه رها کردن: با استفاده از یک پمپ پریسستالتیک دقیق رالف، با محدوده جریان 0.00185-20 میلی لیتر در دقیقه، سرعت کار 0.1-50 چرخش در دقیقه،و یک خطای دقت جریان کمتر از 0.5 درصد

ولتاژ خروجی: AC/DC (تغییر پذیر)

قاب: ساخته شده از فولاد ضد زنگ SUS304 (سطح برش شده)

مخزن فاضلاب از فولاد ضد زنگ 316 ساخته شده و مجهز به دستگاه مهر و موم است.

حجم 0.56m3 است، حجم استودیو: 900L * 650W * 950H (ملی متر) ؛

ابعاد ابزار: 1200L * 750W * 1800H (ملی متر) ، طول 750 * عرض 1180 * ارتفاع 1760mm، جعبه چوبی 890 * 1320 * 1900
