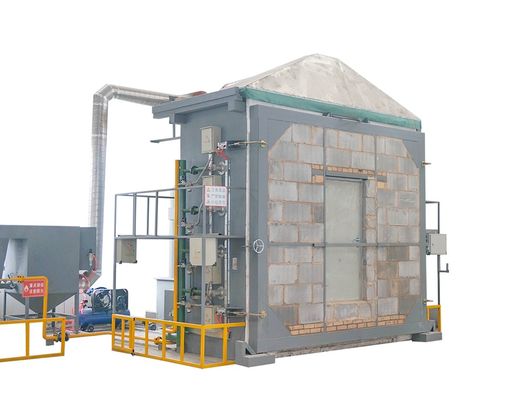

تستر مقاومت در برابر حریق DX8342: راه حل نهایی برای تست مقاومت در برابر حریق اجزای ساختمان با ولتاژ 380 ولت ± 10٪

 تستر مقاومت در برابر آتش DX8342 برای اجزای ساختمان

دامنه کاربرد: برای آزمایش مقاومت در برابر آتش اجزای ساختمان و مقاومت در برابر آتش اجزای جداسازی عمودی باربر مناسب است.

ولتاژ عملیاتی: AC 380V±10% 50NZ.

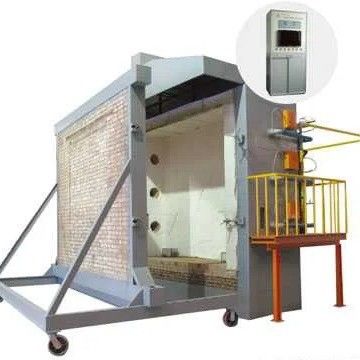

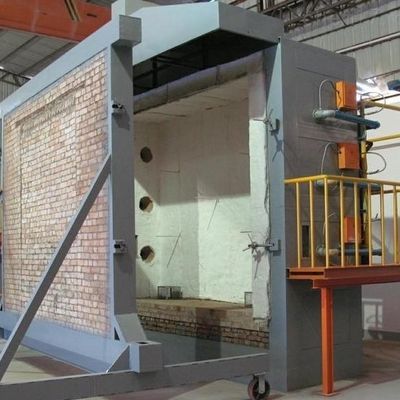

بدنه کوره: کوره آزمایش از آجر، سازه فولادی و مواد عایق حرارتی و ضد حریق تشکیل شده است.

اندازه نمونه: عرض 300 میلی‌متر × ارتفاع 300 میلی‌متر (قابل تنظیم).

ابعاد کوره تقریباً عبارتند از:

کوره عمودی: L3.2m × W2.2m × H4.0m

کوره افقی: L3.2m × W3.2m × H1.5.

جریان گاز: 0~100L/min دقت اندازه‌گیری 2.5 درجه.

جریان هوا: 0~50m3/min دقت اندازه‌گیری ≤±0.5m3/min.

ظرفیت مخزن گاز: ≥50kg×6.

تجهیزات اندازه‌گیری بار: ±2.5% از مقدار بار باید اضافه شود (برای آزمایش نوع بارگیری مورد نیاز است).

پروب اندازه‌گیری شکاف نمونه: قطر 6 میلی‌متر ±0.1 میلی‌متر، قطر 25 میلی‌متر ±0.2 میلی‌متر.

سیستم احتراق: سیستم توزیع گاز (در فاصله 10 متری)، شعله‌افکن (حداقل 20 عدد) و شیرهای تنظیم‌کننده.

منبع گاز احتراق: پروپان، گاز مایع.

سیستم کنترل دمای کوره: حداکثر نقطه نمونه‌برداری 10 نقطه است.

Vسیستم تهویه و دمپر کنترل و غیره.

محدوده اندازه‌گیری گرمای تابشی در سطح آتش‌سوزی نمونه: 0~10W/cm2.

محدوده اندازه‌گیری فشار کوره: 0~100pa

دقت اندازه‌گیری: ≤±3pa.

دمای آزمایش: کنترل دمای کوره الزامات T-T0=3451g (8t+1) را برآورده می‌کند و انحراف کنترل دما کنترل می‌شود:

در 0 دقیقه

در10 دقیقه

وقتی T> 30min, d≤5%.

دمای کوره: ±15 درجه سانتی‌گراد.

دمای داخلی نمونه: ±10 درجه سانتی‌گراد.

دمای آتش‌سوزی نمونه: ±4 درجه سانتی‌گراد.

شرایط اندازه‌گیری فشار کوره:

5 دقیقه پس از شروع آزمایش، شرایط فشار مثبت مشخص شده در زیر باید در کوره حاصل شود.

عضو افقی - در صفحه افقی 100 میلی‌متر زیر سطح زیرین نمونه، فشار کوره 15Pa±5Pa است.

عضو عمودی – ارتفاع 3 متری در کوره، 100 میلی‌متر از سطح نمونه. فشار کوره 15Pa±5Pa است.

10 دقیقه پس از شروع آزمایش، کوره باید به شرایط فشار مثبت مشخص شده در زیر برسد.

عضو افقی - در صفحه افقی 100 میلی‌متر زیر سطح زیرین نمونه، فشار کوره 17Pa±3Pa است.

عضو عمودی – ارتفاع 3 متری در کوره، 100 میلی‌متر از سطح نمونه. فشار کوره 17Pa±3Pa است.

دمای کوره: ±15 درجه سانتی‌گراد، با استفاده از یک ترموکوپل با قطر 1 میلی‌متر.

دمای آتش‌سوزی نمونه ±4 درجه سانتی‌گراد است و قطر سیم 0.5 میلی‌متر است.

ترموکوپل مقدار s پلاتین رودیوم پلاتین زرهی، کلاس دقت 2.

ترموکوپل مقدار K نیکل-نیکل-سیلیکون زرهی، درجه 2.

محدوده زمان‌بندی: 0~120min دقت زمان‌بندی: <±1s.

سیستم تشخیص دمای نمونه: حداکثر نقطه نمونه‌برداری 20 نقطه است.

دامنه کاربرد: کوره آزمایش شاخص‌های فنی و الزامات مشخص شده در استاندارد ملی GB/T7633-2008 را برآورده می‌کند و برای آزمایش مقاومت در برابر آتش درهای افقی غیر باربر و کرکره‌های غلتکی مناسب است.

پارامترهای اصلی:

توان برق: 6 کیلووات

محدوده اندازه‌گیری فشار کوره: 0-100Pa دقت اندازه‌گیری: ≤±3Pa

جریان هوا: 0-50m3/min دقت اندازه‌گیری: ≤±0.5 m3/min

منبع گاز احتراق: پروپان، گاز مایع (توسط کاربر ارائه می‌شود)

ظرفیت مخزن گاز: 50kg×6

محدوده اندازه‌گیری گرمای تابشی سطح آتش‌سوزی نمونه: 0~10W/cm2;

محدوده اندازه‌گیری فشار کوره: 15Pa±5Pa;

دمای آزمایش: دمای برنامه 15 دقیقه دمای اتاق ~ 718 درجه سانتی‌گراد,

30 دقیقه دمای اتاق ~ 821 درجه سانتی‌گراد، 60 دقیقه دمای اتاق ~ 925 درجه سانتی‌گراد,

90 دقیقه دمای اتاق ~ 986 درجه سانتی‌گراد; 120 دقیقه دمای اتاق ~ 1029 درجه سانتی‌گراد;

180 دقیقه دمای اتاق ~ 1115 درجه سانتی‌گراد، 240 دقیقه دمای اتاق ~ 1150 درجه سانتی‌گراد;

سنسور دما: در کوره: 9 ترموکوپل K نیکل-کروم-نیکل-سیلیکون زرهی، سطح دقت: کلاس II

آتش‌سوزی: 29 ترموکوپل K نیکل-کروم-نیکل-سیلیکون زرهی، کلاس دقت: کلاس II

محدوده زمان‌بندی: 0-240min دقت زمان‌بندی: <±1s

اندازه نمونه: (مشخصات ویژه را می‌توان توسط کاربران سفارشی کرد)

مساحت قابل استفاده تجهیزات: طول × عرض × ارتفاع (3.8 × 2.4 × 4.5) متر;

وزن تجهیزات: 4500 کیلوگرم (کوره آزمایش باید در محل نصب شود);

سیستم گازرسانی: 150 کیلوگرم در ساعت (اختیاری).

پارامترهای فنی:

1. رکاب ابزار 19 اینچی، شامل آنالایزرهای اکسیژن، دی اکسید کربن و مونوکسید کربن

2. آنالایزر اکسیژن یک آنالایزر اکسیژن است که از روش اندازه‌گیری تغییر فشار پارامغناطیسی برای تشخیص غلظت اکسیژن در گاز استفاده می‌کند. زمان پاسخ (T90) 3.5 ثانیه، زمان پردازش سیگنال داخلی< 1 ثانیه، سنسور فشار (داخلی) 50~200 کیلو پاسکال، رانش صفر< 0.5٪ در ماه از حداقل محدوده اندازه‌گیری روی پلاک، 0.5٪ در ماه از رانش مقدار اندازه‌گیری شده< محدوده اندازه‌گیری فعلی، خطای تکرارپذیری< 1٪ از محدوده اندازه‌گیری فعلی، 1٪ از محدوده اندازه‌گیری فعلی از حداقل حد تشخیص، خطای خطی< 1٪ از محدوده اندازه‌گیری فعلی

3. آنالایزر دی اکسید کربن و آنالایزر مونوکسید کربن از نوع مادون قرمز غیر گسسته هستند و اصل بر این اساس است که مولکول‌های گاز دارای یک باند جذب مادون قرمز خاص هستند و روش تجزیه و تحلیل مادون قرمز متناوب تک پرتو اتخاذ شده است. حداقل حد تشخیص 1٪ از محدوده اندازه‌گیری فعلی است، اندازه‌گیری خطای خطی ±1٪ از مقیاس کامل است< هنگامی که حداکثر محدوده در حداکثر محدوده است، تکرارپذیری است< ±1٪ از حداقل محدوده روی پلاک و زمان پاسخ (زمان T90) تقریباً 1.2 لیتر در دقیقه از جریان گاز نمونه است< 30 ثانیه

4. محدوده آنالایزر اکسیژن 0-25٪، محدوده آنالایزر دی اکسید کربن 0-10٪ و محدوده آنالایزر مونوکسید کربن 0-1٪ است

5. کنترل‌کننده دما برای کنترل تله سرد استفاده می‌شود و آب در طول فرآیند تصفیه گاز آزمایش به طور کامل حذف می‌شود

6. پمپ دو سر برای نمونه‌برداری از گاز می‌تواند نمونه‌های گازی تولید شده در حین احتراق را حدود 30 متر دورتر به آنالایزر منتقل کند

7. سیستم جمع‌آوری داده‌ها (شامل رویه‌ها و کنترل عملیات)

8. برد جمع‌آوری از محدوده بهره گسترده 16 بیتی، بردهای ورودی/خروجی آنالوگ و دیجیتال استفاده می‌کند

9. نوع ترموکوپل: نوع K، محدوده: دمای محیط ~ 1500 درجه سانتی‌گراد.

10. سیستم جمع‌آوری داده‌ها می‌تواند داده‌ها را از طریق نصب و فعال‌سازی ثبت‌کننده‌های داده یا نشانگرهای میدانی جمع‌آوری کند

11. سیستم جمع‌آوری داده‌ها از قسمت‌های زیر تشکیل شده است:

ماژول ورودی ترموکوپل بیت، ماژول ورودی آنالوگ 16 بیتی، ماژول ورودی/خروجی دیجیتال، ماژول خروجی آنالوگ 12 بیتی، صفحه پایه 4 و 8 اسلات، پایه اتصال، ماژول شبکه، منبع تغذیه 24 ولت 5 آمپر ورودی برق جهانی DC، کامپیوتر جمع‌آوری داده‌ها، چاپگر
