IEC61215 ماژول های فتوولتائیک ماشین هول تجهیزات آزمایش ضربه تست ضربه تست استاندارد آزمایش

تجهیزات تست ضربه تگرگ ماژول های فتوولتائیک IEC61215 تست کننده ضربه استانداردهای تست

استاندارد IEC61215:

ماژول های فتوولتائیک
تست استانداردهای IEC61215
دستگاه تگرگ
تجهیزات تست ضربه
تست کننده ضربه

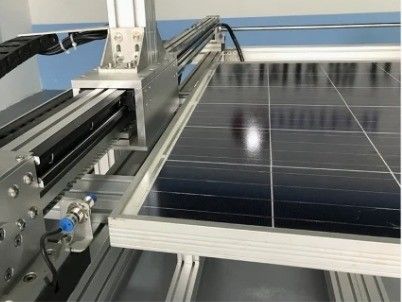

دستگاه تست ضربه تگرگ پنل خورشیدی IEC61215
دستگاه تست ضربه ضد تگرگ
دستگاه تست ضربه تگرگ
دستگاه تست ضربه گلوله یخی

تعاریف تست کننده IEC61215:

استفاده از دستگاه تست ضربه تگرگ ماژول فتوولتائیک: برای تأیید توانایی ماژول در مقاومت در برابر ضربه تگرگ، از توپ یخی مصنوعی برای شبیه سازی تگرگ استفاده می شود و با سرعت ثابت به ماژول برخورد می کند تا ضربه آب و هوای تگرگ به ماژول شبیه سازی شود.

مشخصات تست کننده IEC61215:

1. دستگاه پرتاب

الف. منبع تغذیه هوای فشرده کمپرسور هوا است

ب. فشار هوا: 6-8 بار

ج. توپ های هاکی روی یخ به صورت دستی تک شلیک بارگذاری می شوند

د. طول لوله حدود 940 میلی متر است

ه. لوله قابل تعویض است

2. دستگاه موقعیت یابی متحرک

الف. فاصله حرکت محور X حدود 2100 میلی متر است

ب. فاصله حرکت محور Y حدود 1000 میلی متر است

ج. دقت موقعیت یابی≤1 میلی متر

د. مساحت ضربه 2000x1000 میلی متر

ه. حالت هدایت یک ریل راهنمای وارداتی قابل اعتماد است

و. حالت رانندگی موتور سروو وارداتی + چرخ همزمان را اتخاذ می کند

ج. حالت کنترل موقعیت یابی، موقعیت یابی خودکار کنترل کامپیوتر بالایی است

3. سیستم و اصل اندازه گیری سرعت

الف. با اندازه گیری زمان عبور توپ از سنسور سرعت مادون قرمز و همزمان گرفتن زمان t که پرتوهای مادون قرمز مسدود می شوند، سرعت توپ بر اساس V=S/t محاسبه می شود.

ب. سرعت سنج از سنسور سرعت مادون قرمز با دقت بالا استفاده می کند

ج. دقت سنسور سرعت مادون قرمز±5%

د. محدوده گرفتن سرعت 0-40 متر بر ثانیه است

ه. سرعت هاکی روی یخ: سرعت توپ با قطر 25 میلی متر 23.0 متر بر ثانیه±5%

سرعت توپ با قطر 35 میلی متر 27.2 متر بر ثانیه±5%

سرعت توپ با قطر 45 میلی متر 30.7 متر بر ثانیه±5%

4. روش آماده سازی و قالب توپ هاکی روی یخ

الف. قالب توپ هاکی روی یخ را با آب پر کنید و در فریزر یخچال قرار دهید و پس از سرد شدن و یخ زدن آب، توپ هاکی روی یخ را جداگانه خارج کرده و برای استفاده بعدی در جعبه نگهداری توپ هاکی روی یخ قرار دهید.

ب. قالب از مواد مخصوصی ساخته شده است که به راحتی منبسط و تغییر شکل نمی دهد

ج. قطر حفره داخلی 25 میلی متر است<1%; 35 میلی متر<1%; 45 میلی متر<1%

د. 6 توپ در یک قالب؛ حداقل 2 مجموعه قالب در یک مشخصات

ه. فناوری پردازش حفره قالب توسط ماشین ابزار CNC با دقت بالا پردازش می شود

و. قطر توپ هاکی روی یخ 25 میلی متر است<5%; 35 میلی متر<5%; 45 میلی متر<5%

ز. وزن توپ هاکی روی یخ 7.53 گرم است<5%; 20.7 گرم<5%; 43.9 گرم<5%

ح. یخچال -10°C

بسته بندی و حمل و نقل:

سوالات متداول:

الف. ما کارخانه ای در شهر دونگوان، استان گوانگدونگ، چین هستیم. نزدیک شنزن یا گوانگژو.س. شما کارخانه هستید یا شرکت بازرگانی؟

س. چه نوع گواهی نامه ای دارید؟

الف. گواهینامه ISO9001، گواهینامه CE.

س. زمان تحویل محصول چقدر است؟

الف. به طور کلی 7-15 روز پس از دریافت ودیعه.

س. در مورد مدت پرداخت چطور؟

الف. T/T، نقدی، وسترن یونیون، یا L/C.

س. در مورد مدت گارانتی چطور؟

الف. 1 سال گارانتی، مهندس می تواند دستگاه را در محل آموزش دهد.
