اجزای استاندارد ساختمان ISO834-1 کوره عمودی و افقی برای آزمایشات آتش نشانی EN13381

DX8364 تست مقاومت در برابر آتش اجزای سازه کوره عمودی و کوره افقی (EN13381-8)

کوره افقی:

دامنه کاربرد: این دستگاه برای اجزای باربر و غیر باربر مانند دیوارها، تیرها، ستون‌ها، کف، سقف‌ها و سقف‌های کاذب و سایر سازه‌ها، لوازم جانبی یا سازه‌ها مناسب است و می‌تواند به عنوان مرجع استفاده شود. این دستگاه تست برای تست تمام اجزای استانداردهای GB/T9978.1~9 و ISO834-1~9 مناسب است.

استانداردهای انطباق:

 ISO834-1:1999 "تست مقاومت در برابر آتش اجزای سازه بخش اول: الزامات عمومی"

پارامترهای اصلی:

آزمایشگاه: 4.5 متر (طول) × 4.5 متر (عرض) × 3.5 متر (ارتفاع)، استفاده داخلی از مواد عایق حرارتی دمای بالا.

دستگاه بارگذاری: بارگذاری مکانیکی با استفاده از جرثقیل سقفی در ساختمان انجام می‌شود. بارگذاری یکنواخت، مرکزی، محوری یا خارج از مرکز قابل شبیه‌سازی است.

قاب پشتیبان: از طریق چهار غلتک به یک براکت گوه در قاب متصل می‌شود.

ترموکوپل‌ها: شامل ترموکوپل‌های کوره، ترموکوپل‌های حرارتی پشت، ترموکوپل‌های متحرک، ترموکوپل‌های داخلی و ترموکوپل‌های دمای محیط در مناطق مختلف توزیع شده‌اند.

پروب اندازه‌گیری فشار کوره: پروب اندازه‌گیری T شکل، دقت اندازه‌گیری ± 2Pa

پروب اندازه‌گیری شکاف نمونه: قطر 6 میلی‌متر ± 0.1 میلی‌متر ± 0.2 میلی‌متر

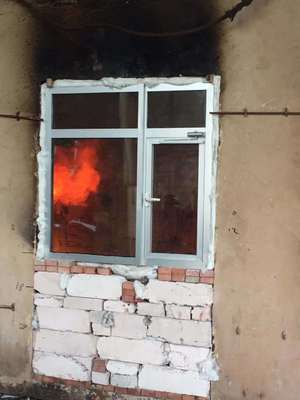

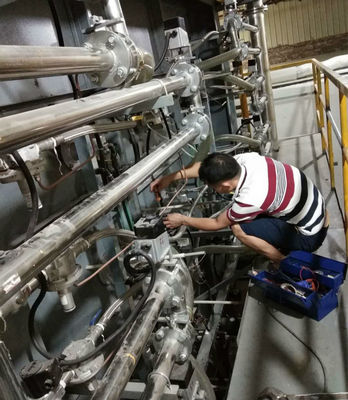

سیستم احتراق: سیستم توزیع گاز (در فاصله 10 متری)، مشعل (نه کمتر از 20 عدد) و شیرهای تنظیم

منبع گاز احتراق: پروپان با خلوص بیش از 95%، گاز مایع (توسط کاربر ارائه می‌شود)

جریان گاز: 0 تا 100 لیتر در دقیقه، دقت اندازه‌گیری درجه 2.5

جریان هوا: 0 تا 50 متر مکعب در دقیقه، دقت اندازه‌گیری ≤ ± 0.5 متر مکعب در دقیقه

ظرفیت مخزن گاز: ≥ 50 کیلوگرم × 6

سیستم کنترل دمای کوره: حداکثر نقطه نمونه‌برداری 10 نقطه است.

سیستم تهویه و دمپر کنترل و غیره

محدوده اندازه‌گیری تابش حرارتی در سطح پشتی نمونه: 0 تا 10 وات بر سانتی‌متر مربع

کوره عمودی:

دامنه کاربرد:

این دستگاه برای اجزای سازه افقی مانند دیوارها، تیرها، ستون‌ها، دال‌های کف و سقف‌ها مناسب است تا ویژگی‌های مقاومت در برابر آتش آن‌ها را تحت شرایط آتش استاندارد تعیین کند.

استانداردهای مطابقت:

ISO834-11999، ISO834-5:200، ISO834-6: :200 و سایر الزامات تست.

ویژگی‌های عملکردی:

استفاده از کارت جمع‌آوری چند بیتی با دقت بالا، جمع‌آوری داده‌های دما، فشار، جریان و سایر جنبه‌ها، از طریق تجزیه و تحلیل میکروکامپیوتر، پردازش و کنترل برای تولید بازتولید بی‌درنگ اطلاعات واقعی احتراق، و از طریق تجزیه و تحلیل میکروکامپیوتر برای تعیین ویژگی‌های احتراق آن، کل دستگاه از دستگاه‌های قابل اعتماد استفاده می‌کند تا از عملکرد قابل اعتماد و با سرعت بالا سیستم اطمینان حاصل شود، با پیشرفته.

پارامترهای فنی:

1. ترکیب دستگاه: کوره تست نسوز، سیستم اندازه‌گیری جریان گاز، سیستم اندازه‌گیری دما و سیستم اندازه‌گیری و کنترل فشار.

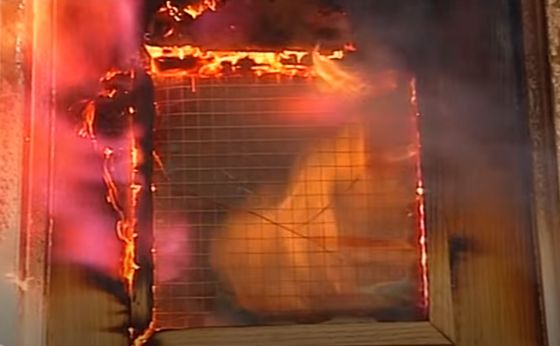

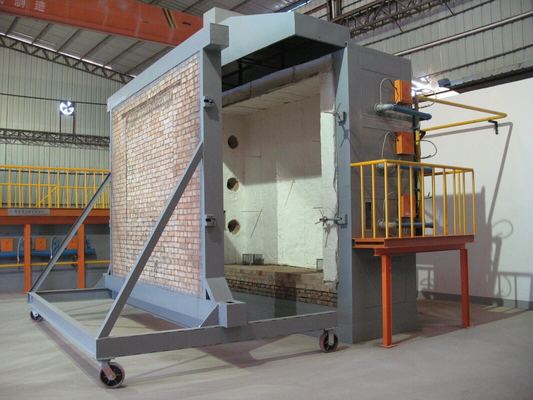

2. کوره تست نسوز: یک کوره تست عمودی با ابعاد داخلی 4.5 متر (طول) × 3.5 متر (عمق) × 1.25 متر (ارتفاع) است.

3. ساختار کوره: از قاب فولادی استفاده شده است، دیوار کوره با آجر نسوز در وسط قاب فولادی ساخته شده است و داخل دیوار کوره از مواد عایق حرارتی مقاوم در برابر دمای بالا با چگالی بیش از 1000 کیلوگرم بر متر مکعب ساخته شده است. قسمت بیرونی با ورق رنگی پوشانده شده است، ضخامت مواد آستر کوره 65 میلی‌متر است و دمای تست دما در کوره تا 1250 درجه سانتی‌گراد می‌رسد.

4. سیستم اندازه‌گیری دما:

1. ترموکوپل در کوره: کوره از ترموکوپل نیکل-کروم-نیکل-کروم نوع K با قطر سیم 2.0 میلی‌متر مطابق با GB/T 16839.1 استفاده می‌کند، پوشش خارجی غلاف لوله فولادی مقاوم در برابر حرارت است و وسط آن با مواد مقاوم در برابر حرارت پر شده است و طول غلاف بیرون زده انتهای داغ کمتر از 25 میلی‌متر نیست، در مجموع 5 قطعه و دقت دماکمتر از ± 15 درجه سانتی‌گراد.

2. اندازه‌گیری دما در سطح پشتی آتش: با استفاده از ترموکوپل با قطر 0.5 میلی‌متر، جوش داده شده در ضخامت 0.2 میلی‌متر و قطر 12 میلی‌متر

روی صفحه مسی گرد، ترموکوپل بزرگ نیکل-کروم-نیکل-سیلیکون مطابق با GB/T16839.1 باید با یک واشر عایق به طول 30 میلی‌متر، عرض و ضخامت 2.0 میلی‌متر پوشانده شود. در مجموع 20

3. اندازه‌گیری دمای متوسط: 8 ترموکوپل، مناسب برای GB/T7633-2008 و GB/T17428-2009

4. اندازه‌گیری حداکثر دما: ترموکوپل اندازه‌گیری 20 درب دوتایی با قاب است که می‌تواند تا حداکثر عرض درب 1200 میلی‌متر را پوشش دهد.
