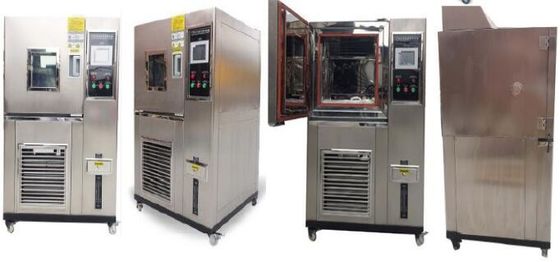

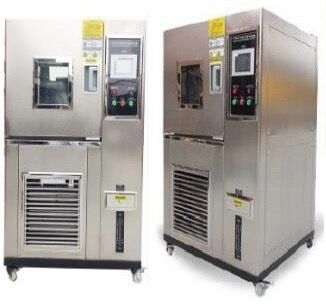

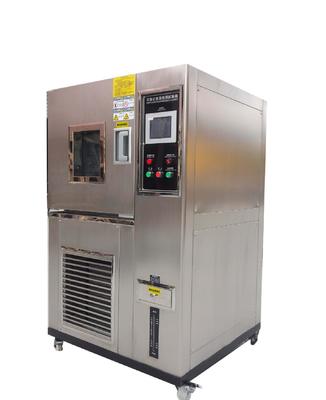

قسمت 1: مروری بر اجزای سیستم و کاربردهای آنها

این سیستم از اجزای زیر تشکیل شده است :

عملکرد محفظه تست، فراهم کردن محیط آزمایشی مانند دمای ثابت بالا و پایین، دمای متناوب بالا و پایین است.

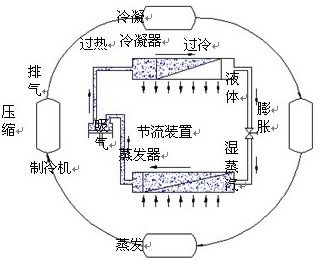

این دستگاه از سیستم تبرید، سیستم گرمایش، سیستم کانال هوا، سیستم کنترل، دستگاه حفاظت ایمنی سیستم و غیره تشکیل شده است.

قسمت 2: شاخص های فنی اصلی محفظه تست

اندازه اتاق کار 500480 رنگ 64K500480 رنگ 64K600 میلی متر(عمق × عرض480 رنگ 64Kارتفاع)

ابعاد 970480 رنگ 64K1050480 رنگ 64K1750 میلی متر (عمق × عرض480 رنگ 64Kارتفاع)

محدوده دما -0℃ ~ +150℃ (در صورت عدم وجود بار و در حالت ثابت)

نوسان دما ≤±0.5℃ (در صورت عدم وجود بار و در حالت ثابت)

یکنواختی دما ≤1℃ (در صورت عدم وجود بار و در حالت ثابت)

نرخ خنک کننده از دمای اتاق تا 150C؛                                     C، حدود 45 دقیقه (20C؛                                     C~100C؛                                     C محدوده، بدون بار، کل فرآیند گرمایش غیرخطی)

سرعت باد 1.7 ~ 2.5 متر بر ثانیه

شاخص های فوق در دمای محیط اندازه گیری شده اند ≤25C؛                                     C، فشار اتمسفر، بدون بار، شرایط بدون بار، و 1/6 فضا از دیوار داخلی جعبه

توان  تقریباً 4.5 کیلووات

محدوده سرعت جریان هوا 0.02~3 متر بر ثانیه

منبع تغذیه 220 ولت1% RH؛10% ولت;50 هرتز

منطقه نفوذ رطوبت   3000 میلی متر مربع (استاندارد ASTME96) 6 عدد

ظرفیت رطوبت ساز ≥250 میلی لیتر در ساعت

محدوده رطوبت 20%~98% RH(AT+25℃~+85℃)98% RH (در طول تست حرارت مرطوب منبع حرارتی وجود ندارد)

14. خطای رطوبت:≤+2~-3.0% RH (رطوبت >75% RH) (در حالت ثابت)

≤±5.0% RH (رطوبت ≤75% RH) (در حالت ثابت)

15. مطابق با استانداردها و روش های آزمون مربوطه MIL-STD-2164/(E/C),GB/T12704,ASTME96,JIS L1099,GB/T2423.4-93, GB/T2423.34-86 ,GJB150.9-86

واحد اصلی و لوازم جانبی و نرم افزار تست:

گواهی محصول 1 عدد

دفترچه راهنمای محصول 1 مجموعه

کارت گارانتی 1 مجموعه

دماسنج 1

سیم برق 1

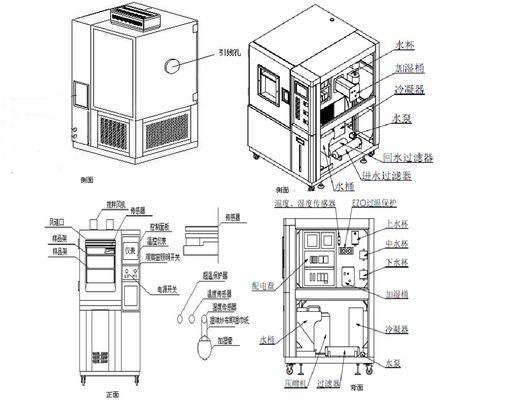

قسمت 3: شرح طرح طراحی و ساخت محفظه تست نفوذپذیری رطوبت پارچه قابل برنامه ریزی

 فرم ساختاری: یعنی محفظه تست، سیستم تبرید، سیستم تهویه مطبوع، کابینت کنترل الکتریکی و واحد تبرید یک کل هستند، واحد تبرید در پایین جعبه قرار دارد و قسمت کنترل الکتریکی در کنار محفظه تست برای سهولت کار قرار گرفته است.

اتاق کار: هیترهای توزیع شده، اواپراتورهای تبرید، موتورهای دمنده، پره های فن، کانال های هوا و سایر دستگاه ها

سوراخ های تست: کنار محفظه تست مجهز به 1 سوراخ عبور کابل است و اندازه آن 50 میلی متر است.

جنس جعبه داخلی: ساخته شده از ورق فولاد ضد زنگ آینه ای SUS304 با ضخامت 1 میلی متر، درجه یک.

جنس جعبه خارجی : ورق فولاد ضد زنگ برس خورده قابل اعتماد با ضخامت 1 میلی متر ساخته شده است. تمیز کردن آسان و عمر طولانی دارد.

مواد عایق: مواد عایق از فوم پلی اورتان با ضخامت 100 میلی متر ساخته شده است، اثر عایق حرارتی خوب است و سطح خارجی محفظه تست یخ نمی زند یا تراکم ندارد.

پیکربندی جعبه داخلی: اتاق کار مجهز به قفسه ای از جنس فولاد ضد زنگ با قابلیت تنظیم ارتفاع است.

زهکشی: جعبه مجهز به زهکش کندانس است.

پایین جعبه: یک خروجی آب در پایین برای خروج آزاد و روان مایع داخل جعبه قرار داده شده است، یعنی مایع نمی تواند در پایین جعبه جمع شود، یک مخزن آب در زیر جعبه با سطح آب وجود دارد، مخزن آب با آب مقطر، آب خالص پر شده است، آب بطری نباید به آب شیر وصل شود وگرنه توسط مواد موجود در آب شیر مسدود می شود.

درب: طراحی تک درب، با استفاده از نوار آب بندی لاستیک سیلیکونی، مقاوم در برابر دماهای بالا و پایین، ضد پیری، عملکرد آب بندی خوب. برای جلوگیری از تراکم یا یخ زدگی در لبه قاب درب و درب در طول تست دمای پایین، لبه قاب درب و درب مجهز به دستگاه یخ زدایی برقی است و لوازم جانبی سخت افزاری مانند قفل درب و لولا لوازم جانبی اصلی "KUNLONG" هستند.

دستگیره های درب: ساختار سگک و کششی را اتخاذ می کند، باز شدن تک، لولای چپ، دسته راست، باز شدن با اهرم، تعویض راحت و آسان، زیبا و سخاوتمندانه.

پنجره مشاهده: درب محفظه تست مجهز به پنجره مشاهده با فیلم مقاوم حرارتی و ضد یخ زدگی توخالی 400 480 رنگ 64K500 میلی متر (عرض × ارتفاع) است و مجهز به پوشش پنجره مشاهده ضد اشعه ماوراء بنفش و دستگاه گرمایش و ضد یخ زدگی است. نصب شده بر روی درب محفظه تست.

چراغ های بازرسی: پنجره مشاهده مجهز به منبع نور مشاهده کنترل شده با لامپ هالوژن 20 وات (AC12V) با عمر طولانی است.

دستگاه های متحرک: چهار چرخ متحرک قابل ثابت شدن هستند.

دستگاه تراز کننده موقعیت:اطمینان از کارکرد روان محفظه تست.

واحد اصلی و لوازم جانبی و نرم افزار تست:

گواهی محصول 1 عدد

دفترچه راهنمای محصول 1 مجموعه

کارت گارانتی 1 مجموعه

دماسنج 1

سیم برق 1

شرایط استفاده از دستگاه

مرطوب سازی با آب: آب تصفیه شده، آب مقطر، آب دیونیزه، مقاومت ≥ 500.m

روش خنک کننده: روش خنک کننده هوا: دمای محیط +5~+28C؛                                     C مناسب است.

ولتاژ: AC 220 ولت1% RH؛10%، 50 هرتز، سه فاز چهار سیم + سیم زمین

دمای محیط:0~40℃

رطوبت محیط: < 85% RH

فشار اتمسفر :86~106 کیلو پاسکال.

الزامات سایت: تجهیزات باید به صورت افقی در یک اتاق تست با تهویه مناسب قرار گیرند، با فضای کافی در اطراف آن برای عملیات و نگهداری.

شرایط فضایی: محفظه تست باید حداقل 200 میلی متر از اطراف اتاق فاصله داشته باشد و تجهیزات باید به طور عادی باز و بسته شوند.

شرایط محیطی: نباید لرزش قوی، تداخل میدان الکترومغناطیسی قوی، غلظت بالای گرد و غبار و مواد خورنده، نور مستقیم خورشید یا سایر تابش های مستقیم از منابع حرارتی در اطراف محل تجهیزات وجود داشته باشد.

فرکانس و خطا: 501% RH؛0.5 هرتز

ولتاژ و خطا: AC 220 ولت1% RH؛10% ولت

کلید اصلی : یک فضای جداگانه مورد نیاز است.

جزئیات اجزای اصلی

پنل کنترل

 ویژگی های کنترلر TEMI850

1. صفحه نمایش لمسی رنگی

2. دو حالت کنترل (مقدار ثابت/برنامه)

3. نوع سنسور: سنسور PT100

4. حالت خروجی: خروجی کنترل PID؛ خروجی آنالوگ (4-20mA)؛ (1-5V)/(0-10V) قابل انتخاب دلخواه، 8 ورودی کمکی سیگنال سوئیچ؛ (پیکربندی پایه 10 رله، 20 رله اختیاری) خروجی رله ON/OFF؛

5. محدوده اندازه گیری دما: -90.00

°C؛                                     °C؛                                     °C؛                                     °C؛                                     ±1% RH؛°C؛                                     6. محدوده اندازه گیری رطوبت: 1.0%--100% RH، خطا

±1% RH؛7. محدوده اندازه گیری: می تواند دلخواه تنظیم شود و توابع خاص را می توان سفارشی کرد.

8. ویرایش برنامه: 12 گروه برنامه قابل برنامه ریزی هستند و هر گروه برنامه می تواند تا 10 بخش برنامه ریزی شود و می تواند برای اجرای چرخه ای تنظیم شود.

9. رابط ارتباطی: (RS232/RS485، طولانی ترین فاصله ارتباطی 1.2 کیلومتر [فیبر نوری می تواند تا 30 کیلومتر برسد])؛

10. زبان رابط صفحه نمایش لمسی رنگی: چینی/انگلیسی

11. وضوح TFT: 800

×480 رنگ 64Kاطلاعات شرکت
