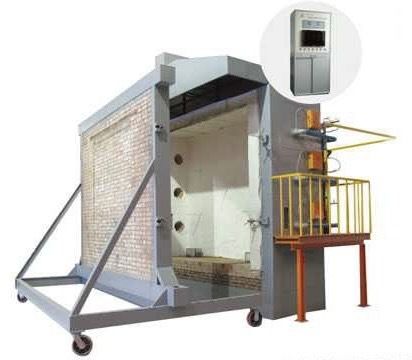

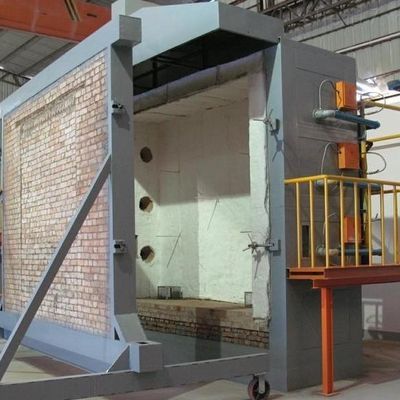

تستر مقاومت در برابر آتش DX8342 برای اجزای ساختمان
دامنه کاربرد: برای تست مقاومت در برابر آتش اجزای ساختمان و مقاومت در برابر آتش اجزای جداکننده عمودی باربر مناسب است.
ولتاژ کاری: AC 380V±10% 50NZ.
بدنه کوره: کوره تست از آجر، سازه فولادی و مواد نسوز و عایق حرارتی تشکیل شده است.
اندازه نمونه: عرض 300 میلی متر × ارتفاع 300 میلی متر (قابل سفارشی سازی).
ابعاد کوره تقریباً:
کوره عمودی: L3.2m× W2.2m× H4.0m
کوره افقی: L3.2m× W3.2m× H1.5.
جریان گاز: 0 تا 100 لیتر در دقیقه دقت اندازه گیری 2.5 درجه.
جریان هوا: 0 تا 50 متر مکعب در دقیقه دقت اندازه گیری ≤±0.5 متر مکعب در دقیقه.
ظرفیت مخزن گاز: ≥50 کیلوگرم × 6.
تجهیزات اندازه گیری بار: ±2.5% مقدار بار باید اضافه شود (برای تست نوع بارگذاری لازم است).
پروب اندازه گیری شکاف نمونه: قطر 6 میلی متر ±0.1 میلی متر، قطر 25 میلی متر ±0.2 میلی متر.
سیستم احتراق: سیستم توزیع گاز (در فاصله 10 متری)، مشعل (نه کمتر از 20) و شیرهای تنظیم.
منبع گاز احتراق: پروپان، گاز مایع.
سیستم کنترل دمای کوره: حداکثر نقطه نمونه برداری 10 نقطه است.
سیستم تهویه و دمپر کنترل و غیره.محدوده اندازه گیری حرارت تابشی در سطح پشت آتش نمونه: 0 تا 10 وات بر سانتی متر مربع.
محدوده اندازه گیری فشار کوره: 0 تا 100 پاسکال
دقت اندازه گیری: ≤±3 پاسکال.
دمای تست: کنترل دمای کوره الزامات T-T0=3451g (8t+1) را برآورده می کند و انحراف کنترل دما کنترل می شود
:در 0 دقیقه
10 دقیقه 30 دقیقه، d≤5%.
دمای کوره: ±15 درجه سانتیگراد.
دمای داخلی نمونه: ±10 درجه سانتیگراد.
دمای پشت آتش نمونه: ±4 درجه سانتیگراد.
شرایط اندازه گیری فشار کوره:
5 دقیقه پس از شروع تست، شرایط فشار مثبت مشخص شده در زیر باید در کوره حاصل شود.
عضو افقی - در صفحه افقی 100 میلی متر زیر سطح پایین نمونه، فشار کوره 15 پاسکال ±5 پاسکال است.
عضو عمودی - ارتفاع 3 متر در کوره، 100 میلی متر از سطح نمونه. فشار کوره 15 پاسکال ±5 پاسکال است.
10 دقیقه پس از شروع تست، کوره باید به شرایط فشار مثبت مشخص شده در زیر برسد.
عضو افقی - در صفحه افقی 100 میلی متر زیر سطح پایین نمونه، فشار کوره 17 پاسکال ±3 پاسکال است.
عضو عمودی - ارتفاع 3 متر در کوره، 100 میلی متر از سطح نمونه. فشار کوره 17 پاسکال ±3 پاسکال است.
دمای کوره: ±15 درجه سانتیگراد، با استفاده از ترموکوپل با قطر 1 میلی متر.
دمای پشت آتش نمونه ±4 درجه سانتیگراد است و قطر سیم 0.5 میلی متر است.
ترموکوپل زرهی پلاتین رودیوم پلاتین سری S، کلاس دقت
2.محدوده زمان بندی: 0 تا 120 دقیقه دقت زمان بندی:
2.محدوده زمان بندی: 0 تا 120 دقیقه دقت زمان بندی:
<±1s.سیستم تشخیص دمای نمونه: حداکثر نقطه نمونه برداری 20 نقطه است.
دامنه کاربرد:
کوره تست مطابق با شاخص های فنی و الزامات مشخص شده در استاندارد ملی GB/T7633-2008 می باشد و برای تست مقاومت در برابر آتش درب های افقی غیر باربر و کرکره های غلتکی مناسب است.پارامترهای اصلی:
توان الکتریکی: 6 کیلووات
محدوده اندازه گیری فشار کوره: 0-100 پاسکال دقت اندازه گیری: ≤±3 پاسکال
جریان هوا: 0-50 متر مکعب در دقیقه دقت اندازه گیری: ≤±0.5 متر مکعب در دقیقه
منبع گاز احتراق: پروپان، گاز مایع (توسط کاربر ارائه می شود)
ظرفیت مخزن گاز: 50 کیلوگرم × 6
محدوده اندازه گیری حرارت تابشی سطح پشت آتش نمونه: 0 تا 10 وات بر سانتی متر مربع؛
محدوده اندازه گیری فشار کوره: 15 پاسکال ±5 پاسکال؛
دمای تست: دمای برنامه 15 دقیقه دمای اتاق ~ 718 درجه سانتیگراد،
30 دقیقه دمای اتاق ~ 821 درجه سانتیگراد، 60 دقیقه دمای اتاق ~ 925 درجه سانتیگراد،
90 دقیقه دمای اتاق ~ 986 درجه سانتیگراد؛ 120 دقیقه دمای اتاق ~ 1029 درجه سانتیگراد؛
180 دقیقه دمای اتاق ~ 1115 درجه سانتیگراد، 240 دقیقه دمای اتاق ~ 1150 درجه سانتیگراد؛
سنسور دما: در کوره: 9 ترموکوپل زرهی نیکل-کروم-نیکل-سیلیکون سری K، سطح دقت: کلاس II
پشت آتش: 29 ترموکوپل زرهی نیکل-کروم-نیکل-سیلیکون سری K، کلاس دقت: کلاس II
محدوده زمان بندی: 0-240 دقیقه دقت زمان بندی:
<±1sاندازه نمونه: (مشخصات ویژه را می توان توسط کاربران سفارشی کرد)
فضای قابل استفاده تجهیزات: طول × عرض × ارتفاع (3.8 × 2.4 × 4.5) متر؛
وزن تجهیزات: 4500 کیلوگرم (کوره تست نیاز به نصب در محل دارد)؛
سیستم گازسازی: 150 کیلوگرم در ساعت (اختیاری).
پارامترهای فنی:
1. رک 19 اینچی، شامل آنالایزر اکسیژن، دی اکسید کربن و مونوکسید کربن
2. آنالایزر اکسیژن، آنالایزر اکسیژنی است که از روش اندازه گیری تغییر فشار پارامغناطیسی برای تشخیص غلظت اکسیژن در گاز استفاده می کند. زمان پاسخ (T90) 3.5 ثانیه، زمان پردازش سیگنال داخلی
< 1 ثانیه، سنسور فشار (داخلی) 50 تا 200 کیلو پاسکال، رانش صفر< 0.5% در ماه از حداقل محدوده اندازه گیری روی پلاک، رانش مقدار اندازه گیری شده 0.5% در ماه< محدوده اندازه گیری فعلی، خطای تکرارپذیری< 1% محدوده اندازه گیری فعلی، 1% محدوده اندازه گیری فعلی حداقل حد تشخیص، خطای خطی< 1% محدوده اندازه گیری فعلی3. آنالایزر دی اکسید کربن و آنالایزر مونوکسید کربن از نوع مادون قرمز غیر گسسته هستند و اصل آن بر این اساس است که مولکول های گاز دارای باند جذب مادون قرمز خاصی هستند و از روش تحلیل مادون قرمز متناوب تک پرتو استفاده می شود. حداقل حد تشخیص 1% محدوده اندازه گیری فعلی است، اندازه گیری خطای خطی ±1% مقیاس کامل
< هنگامی که حداکثر محدوده در حداکثر محدوده است، تکرارپذیری< ±1% حداقل محدوده روی پلاک، و زمان پاسخ (زمان T90) تقریباً 1.2 لیتر در دقیقه جریان گاز نمونه است< 30 ثانیه4. محدوده آنالایزر اکسیژن 0-25%، محدوده آنالایزر دی اکسید کربن 0-10% و محدوده آنالایزر مونوکسید کربن 0-1% است.
5. کنترل کننده دما برای کنترل تله سرد استفاده می شود و آب در طول فرآیند تصفیه گاز آزمایش به طور کامل حذف می شود.
6. پمپ دو سر برای نمونه گیری گاز می تواند نمونه های گازی تولید شده در طول احتراق را به آنالایزر در فاصله حدود 30 متری منتقل کند.
7. سیستم جمع آوری داده (شامل رویه های عملیاتی و کنترلی)
8. برد اکتساب از برد ورودی آنالوگ و دیجیتال با محدوده بهره 16 بیتی استفاده می کند.
9. نوع ترموکوپل: نوع K، محدوده: دمای محیط ~ 1500 درجه سانتیگراد.
10. سیستم جمع آوری داده می تواند داده ها را از طریق نصب و فعال سازی لاگرهای داده یا اشاره گر میدانی جمع آوری کند.
11. سیستم جمع آوری داده از اجزای زیر تشکیل شده است:
ماژول ورودی ترموکوپل بیت، ماژول ورودی آنالوگ 16 بیتی، ماژول ورودی/خروجی دیجیتال، ماژول خروجی آنالوگ 12 بیتی، صفحه پایه 4 و 8 اسلات، صفحه اتصال، ماژول شبکه، منبع تغذیه 24 ولت 5 آمپر DC ورودی برق جهانی، کامپیوتر جمع آوری داده، چاپگر
ISO 9705:2003 روش آزمایشی را برای شبیه سازی آتش سوزی در بخش گوشه یک اتاق کوچک مشخص می کند که از یک منبع اشتعال استاندارد برای ارزیابی تأثیر محصولات سطحی بر توسعه آتش استفاده می کند و داده هایی را در مورد سوختگی از اشتعال تا سوختگی آتش هایی که تحت منبع اشتعال استاندارد رخ می دهند ارائه می دهد؛ ISO 9705:2003 همچنین تکنیک های مختلف اندازه گیری در داخل و خارج از اتاق را توصیف می کند. تست های ISO 9705 در این بخش اطلاعات پس زمینه و پشتیبانی را برای کاربران بالقوه فراهم می کند. این اطلاعات فنی را در مورد تست منبع اشتعال، شار حرارتی مشعل در اتاق، تعادل حرارتی اتاق در آتش، انواع دود و گازهای سمی تولید شده و نتایج شبیه سازی این تست ها در اختیار کاربر قرار می دهد.
این روش آزمایشی در روش آزمایشی چین نیز استفاده می شود
و استاندارد توسعه یافته ضمیمه B و ضمیمه C استاندارد GB 20286 است.مطابق با:ISO 9705، NFPA 266، GB20286 ضمیمه B و ضمیمه C و غیره
