تست کننده احتراق دسته سیم و کابل، دستگاه تست سیم ها و کابل های دسته شده نصب شده به صورت عمودی

تستر احتراق دسته سیم و کابل DX8349

دامنه کاربرد:

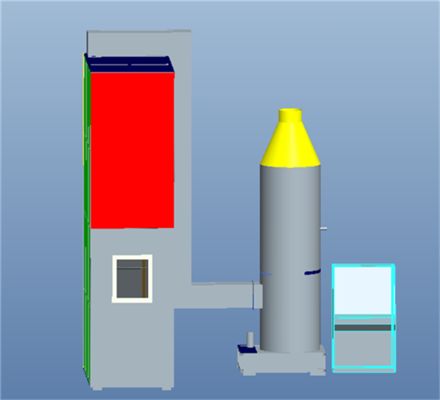

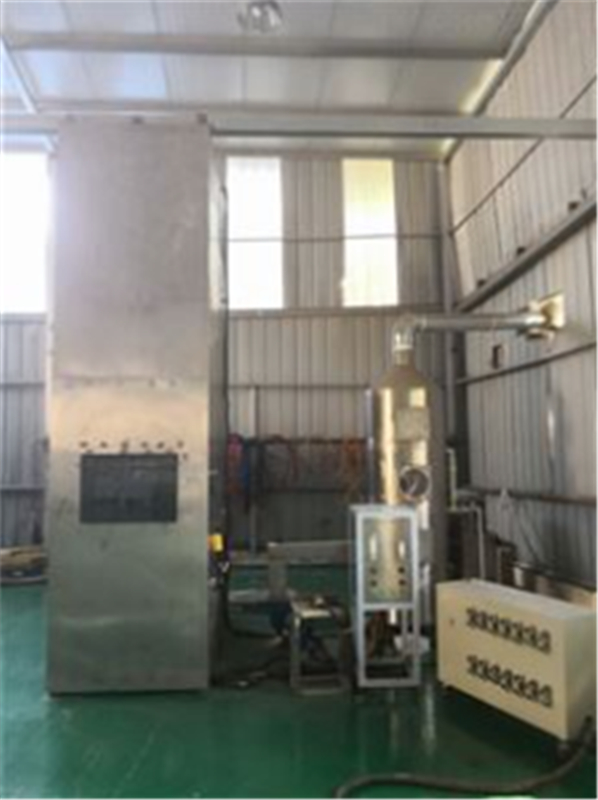

برای ارزیابی توانایی سیم‌ها و کابل‌های بسته‌بندی شده یا کابل‌های نوری نصب شده به صورت عمودی برای مهار گسترش عمودی شعله در شرایط مشخص استفاده می‌شود و فرآیند استفاده نیاز به همکاری با برج حذف گرد و غبار دود دارد. کل دستگاه از چندین قسمت تشکیل شده است، مانند محفظه آزمایش، منبع هوا، نردبان فولادی، سیستم تصفیه انتشار و منبع اشتعال.

مطابق با استاندارد:

مطابق با IEC60332-3-10-2018 "آزمایش احتراق کابل‌ها و کابل‌های نوری تحت شرایط شعله قسمت 31: دستگاه آزمایش گسترش عمودی شعله سیم و کابل بسته‌بندی شده نصب شده به صورت عمودی" می‌تواند الزامات IEC60332-3-21:2000 آزمایش شعله کابل‌ها و کابل‌های نوری تحت شرایط شعله قسمت 32: آزمایش گسترش عمودی شعله سیم‌ها و کابل‌های بسته‌بندی شده نصب شده به صورت عمودی را برآورده کند.Aکلاس F/R"، IEC60332-3-22:2000 "آزمایش سوزاندن شعله کابل‌ها و کابل‌های نوری تحت شرایط شعله قسمت 33: آزمایش گسترش عمودی شعله سیم‌ها و کابل‌های بسته‌بندی شده نصب شده به صورت عمودی - کلاس A"، IEC60332-3-24:2000 آزمایش شعله کابل‌ها و کابل‌های نوری تحت شرایط شعله قسمت 35: آزمایش گسترش عمودی شعله سیم‌ها و کابل‌های بسته‌بندی شده نصب شده به صورت عمودی ردهC", IEC60332-3-25:2000”آزمایش شعله کابل‌ها و کابل‌های نوری تحت شرایط شعله قسمت 36: آزمایش گسترش شعله سیم‌ها و کابل‌های بسته‌بندی شده نصب شده به صورت عمودی ردهD".

پارامترهای فنی:

محفظه آزمایش: دستگاه آزمایش باید یک محفظه خود نگهدارنده با عرض (1000±100) میلی‌متر، عمق (2000±100) میلی‌متر و ارتفاع (4000±100) میلی‌متر باشد. دیواره پشتی و هر دو طرف محفظه آزمایش باید از ضریب انتقال حرارت حدود 0.7 وات بر متر مربع بر کلوین عایق حرارتی، صفحه فولادی ضد زنگ USU304 با ضخامت 1.5 میلی‌متر، الیاف معدنی عایق با ضخامت 65 میلی‌متر در وسط، صفحه فولادی ضد زنگ USU304 با ضخامت 1.5 میلی‌متر در بیرون ساخته شده باشد.

2. منبع هوا:

ورودی هوا مجهز به یک آنمومتر سرعت هوای دیجیتال است و سرعت جریان گاز هوا (5000±500) لیتر در دقیقه است.

پس از اتمام آزمایش: اگر نمونه یک ساعت پس از توقف آتش همچنان در حال سوختن باشد، یک هشدار و دستگاهی برای متوقف کردن اجباری احتراق توسط باران وجود دارد.

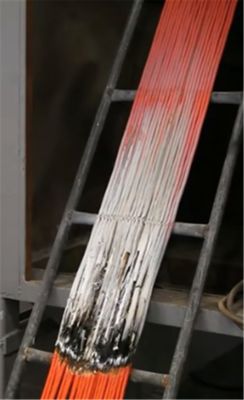

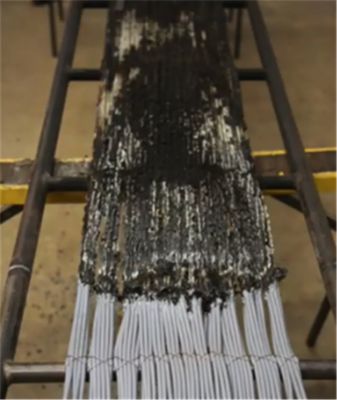

3. نوع نردبان فولادی: نردبان فولادی استاندارد با عرض (500±5) میلی‌متر (800±10) میلی‌متر نردبان فولادی پهن ساخته شده از فولاد گرد USU304 ضد زنگ

4. دستگاه تصفیه تخلیه:

قسمت بالایی محفظه آزمایش مجهز به یک آنمومتر دیجیتال است تا اطمینان حاصل شود که سرعت جریان باد کمتر از 8 متر بر ثانیه است، که بر جریان هوا در محفظه آزمایش تأثیری نخواهد گذاشت.

دستگاه جمع‌آوری و شستشوی دود: فولاد ضد زنگ SUS304، قطر 800 میلی‌متر، ارتفاع 3500 میلی‌متر.

منبع اشتعال

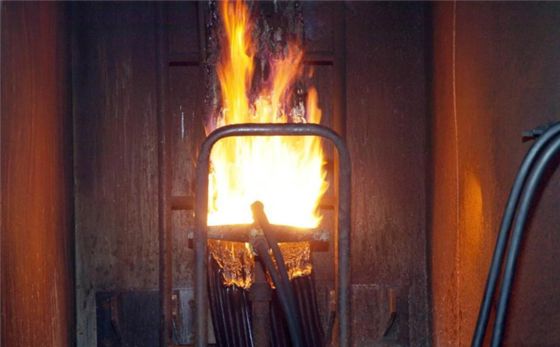

1. نوع: منبع اشتعال باید شامل یک یا دو مشعل گاز پروپان کمربندی و فلومترها و میکسر ونتوری پشتیبان آنها باشد. سطح آتش باید با 242 صفحه فلزی تخت با قطر 1.32 میلی‌متر سوراخ شود، فاصله مرکزی این سوراخ‌ها 3.2 میلی‌متر است و در سه ردیف قرار گرفته‌اند، هر ردیف 81، 80 و 81 است که در محدوده 257×4.5 میلی‌متر اندازه اسمی توزیع شده‌اند. علاوه بر این، یک ردیف سوراخ‌های کوچک در هر طرف شعله‌افکن بریده می‌شود و این سوراخ‌های آزمایشی می‌توانند شعله را به طور پیوسته روشن نگه دارند. هر مشعل باید به یک دستگاه دقیق برای کنترل سرعت ورود پروپان و هوا مجهز باشد. می‌توان از روتامتر یا فلومتر جرمی استفاده کرد.

2. مشعل در منبع اشتعال باید به صورت افقی، (75±5) میلی‌متر دورتر از سطح جلویی نمونه کابل، (600±5) میلی‌متر از پایین محفظه آزمایش و متقارن با محور نردبان فولادی قرار گیرد. نقطه اشتعال مشعل باید در مرکز بین دو پله نردبان فولادی و حداقل 500 میلی‌متر دورتر از انتهای پایینی نمونه قرار گیرد.

پارامترهای فنی:

1. اندازه جعبه آزمایش 1000 (عرض) X2000 (عمق) X4000 (ارتفاع) میلی‌متر است و وسط آن با جعبه مواد پشم معدنی پر شده است.

2. کف جعبه 150 میلی‌متر از دیوار جلو فاصله دارد و یک فضای ورودی هوا به اندازه 800 (عرض)X400 (عمق) میلی‌متر وجود دارد.

3. فضای اگزوز بالایی 300 (عرض) X 1000 (عمق) میلی‌متر است.

4. اندازه نردبان فولادی ضد زنگ پهن 500 (عرض) X3500 (ارتفاع)، 1 قطعه

5. اندازه نردبان فولادی ضد زنگ استاندارد 800 (عرض) X3500 (ارتفاع)، 1 قطعه

6. 2 نوار دستگاه مشعل پروپان استاندارد

7. 2 دستگاه اختلاط گاز ونتوری

8. فشارسنج و دستگاه کاهنده فشار می‌تواند فشار پروپان و هوا را تا 0.1 مگاپاسکال تنظیم کند

9. روتامتر سرعت جریان گاز را تنظیم و تنظیم می‌کند

10. جعبه نردبان‌ها و نرده‌های فولادی را فراهم می‌کند که برای کاربران برای تشخیص در بالا راحت است

11. مجهز به یک شیر توپی برای بستن دستی منبع هوا

12. به طور خودکار زمان آزمایش احتراق را تنظیم کنید و منبع گاز را در آن زمان به طور خودکار قطع کنید

13. ترموکوپل روی دیواره داخلی جعبه می‌تواند دمای داخلی جعبه را نمایش دهد

14. ابعاد جعبه احتراق: 1120 (عرض) X2195 (عمق) X5077 (ارتفاع) میلی‌متر

15. ابعاد جعبه کنترل: 1280 (عرض) X770 (عمق) X1200 (ارتفاع) میلی‌متر

16. منبع تغذیه: AC 220V، 50/60Hz، 2A

17. منبع هوا: پروپان، هوا (ارائه شده توسط مشتری)

برج حذف گرد و غبار دود:

این دستگاه عمدتاً برای تولید گاز دودکش در فرآیند آزمایش استفاده می‌شود و گاز تخلیه شده پس از پردازش توسط برج حذف گرد و غبار دود، الزامات حفاظت از محیط زیست را برآورده می‌کند.

جنس: کل بدنه اسکرابر از جنس PP ساخته شده است، هیچ جزء فلزی در سیستم وجود ندارد و مقاومت بسیار بالایی در برابر اسید و قلیایی و مقاومت در برابر خوردگی دارد;

لایه مایع در گردش: می‌تواند با آب لوله کشی پر شود، همچنین می‌تواند با مایع شستشو پر شود، اثر مایع شستشو بهتر است، به منظور جلوگیری از تخلیه زباله به خوردگی کف برج شستشو;

لایه هوا: گاز اگزوز منتشر شده در فرآیند تولید یا آزمایش که نیاز به تصفیه دارد و لایه هوا به ورودی هوا متصل است تا به زباله‌ها اجازه ورود به لایه هوا را بدهد;

لایه پرکننده: مواد پرکننده اسکرابر از توپ‌های متوسط سوراخ نوع خارپشت PP ساخته شده است که به شکل TELLERTT چند دندانه شکل داده شده‌اند و یک پنجره روی سطح لایه پرکننده وجود دارد که برای تمیز کردن توپ‌ها در لایه پرکننده مناسب است. عملکرد اصلی لایه پرکننده این است که گاز اگزوز را در لایه هوا پراکنده کند و آن را به یک زباله پراکنده تبدیل کند، به طوری که گاز اگزوز را می‌توان به طور کامل در لایه اسپری آب تمیز کرد;

لایه اسپری آب: سر آبپاش در لایه اسپری آب، چرخش 120 درجه PP را بدون مسدود کردن سر آبپاش اتخاذ می‌کند و 95٪ از منطقه را پوشش می‌دهد و لایه اسپری آب دارای یک پنجره مستقل است تا بازرسی از وضعیت کار سر آبپاش را تسهیل کند;

لایه ضد مه: می‌تواند به طور موثر ناخالصی‌های موجود در هوا را فیلتر کند و در عین حال می‌تواند از کریستال‌های مه آب موجود در گاز اگزوز در برابر خوردگی دیواره داخلی اسکرابر جلوگیری کند;

پمپ در گردش: پمپ در گردش باعث می‌شود مایع موجود در لایه مایع در گردش از طریق سر آبپاش در گردش باشد تا در مصرف آب صرفه‌جویی شود.

ابعاد: 1500 (عرض) × 1000 (عمق) × 3000 (ارتفاع) میلی‌متر;

منبع تغذیه: AC 380V سه فاز، 50/60Hz، 10A.
