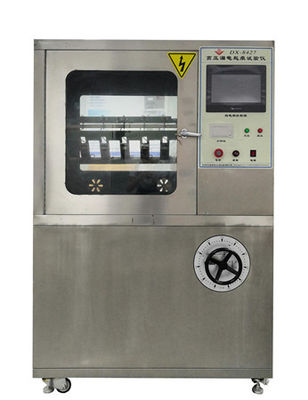

دستگاه تست ردیابی و فرسایش ولتاژ بالا IEC60587 با نمونه‌های صفحه شیب‌دار

دستگاه تست ردیابی و فرسایش ولتاژ بالا

1,Sدامنه کاربرد:

عمدتاً مناسب برای آزمایش مقاومت محصولات الکتریکی و الکترونیکی، لوازم خانگی و مواد آنها در برابر ردپای الکتریکی و خوردگی، شبیه‌سازی استفاده از آلاینده‌های مایع و نمونه‌های سطح شیب‌دار در فرکانس توان (48 هرتز - 62 هرتز). ارزیابی سطح مقاومت مواد عایق الکتریکی مورد استفاده در شرایط محیطی سخت از طریق اندازه‌گیری مقاومت در برابر برق‌گرفتگی و خوردگی. تحت تأثیر رطوبت و ناخالصی‌ها در محصولات الکتریکی، ممکن است نشتی عایق بین قطعات با قطبیت‌های مختلف یا بین قطعات با قطبیت و فلز زمین شده رخ دهد. قوس حاصل می‌تواند باعث شکست، اتصال کوتاه یا فرسایش مواد به دلیل تخلیه شود و حتی منجر به آتش‌سوزی شود. این تستر یک تست مخرب است که وضعیت فوق را بر روی مواد عایق شبیه‌سازی می‌کند، برای اندازه‌گیری و ارزیابی مقاومت نسبی در برابر نشتی و علامت‌گذاری عایق‌ها تحت تأثیر میدان الکتریکی و آب حاوی ناخالصی در ولتاژ مشخص استفاده می‌شود. برای مواد عایق الکتریکی جامد و محصولات آنها در محصولات الکتریکی و الکترونیکی، لوازم خانگی، مانند سوکت‌های رله، پوشش‌های سوئیچ تبدیل، کنتاکتورها و غیره مناسب است.

2. مطابق با استانداردها:

طبق الزامات IEC60587-2022، ASTMD2303.

3. پارامترهای فنی:

الکترود: ضخامت 0.5 میلی‌متر جنس: فولاد ضد زنگ؛

فاصله بین الکترودهای بالا و پایین: 50.0 میلی‌متر ± 0.1؛

ولتاژ تست: 100 ولت - 6000 ولت قابل تنظیم بدون پله؛

تنظیم کننده ولتاژ: خروجی: قابل تنظیم از 0 تا 250 ولت، با ظرفیت 5KVA؛

هنگامی که جریان مدار 60 میلی آمپر است، خروجی ولتاژ را قطع کنید؛

زمان تست: 6 ساعت؛

دقت قطره‌چکانی: 0.5٪؛

پایداری ولتاژ: ± 1٪؛

تنظیم کننده ولتاژ با دقت بالا: خروجی AC220V. توان 6000 وات. دقت ± 1٪؛

ترانسفورماتور تست: ظرفیت 5KVA. حداکثر ولتاژ خروجی AC6000V (یا DC6000V اختیاری)؛

تشخیص ردپا: طبق استاندارد GB/T6553-2003/4.1.2، ولتاژی (2.5 کیلو ولت، 3.5 کیلو ولت و 4.5 کیلو ولت) اعمال کنید و مایع آلوده را با سرعت جریان مشخصی بچکانید. اگر جریان برای 6 ساعت بدون جریان کمتر از 60 میلی آمپر باشد، قبولی در نظر گرفته می‌شود؛

دستگاه قطره‌چکانی: استفاده از پمپ پریستالتیک دقیق Ralph، با محدوده جریان 0.00185-20 میلی‌لیتر در دقیقه، سرعت کار 0.1-50 دور در دقیقه، و خطای دقت جریان کمتر از 0.5٪؛

ولتاژ خروجی: AC/DC (قابل تعویض)

بدنه: ساخته شده از فولاد ضد زنگ SUS304 (سطح برس خورده)؛

مخزن فاضلاب از فولاد ضد زنگ 316 ساخته شده و مجهز به دستگاه آب‌بندی است.

حجم 0.56 متر مکعب، حجم استودیو: 900 لیتر * 650 عرض * 950 ارتفاع (میلی متر)؛

ابعاد دستگاه: 1200 طول * 750 عرض * 1800 ارتفاع (میلی متر)، طول 750 * عرض 1180 * ارتفاع 1760 میلی متر، جعبه چوبی 890 * 1320 * 1900

وزن: تقریباً 200 کیلوگرم

دستگاه کنترل: استفاده از کنترل PLC + صفحه لمسی Weinview تایوان، کنترل دقیق، عملکرد ساده، طراحی کاملاً انسانی، تولید خودکار گزارش پس از تست، و چاپگر حرارتی پنل می‌تواند نتایج تست را به موقع چاپ کند؛

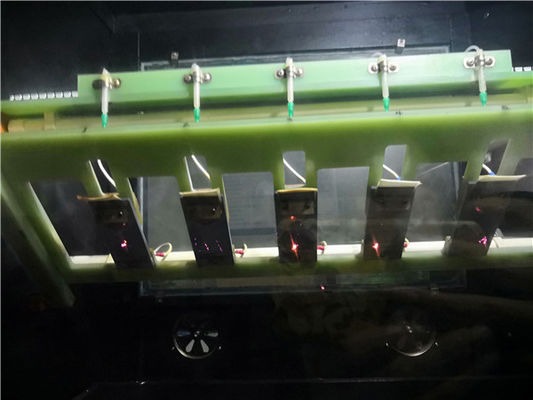

تعداد گروه‌های تست: پنج گروه (در طول تست، یک پمپ یک گروه قطره را کنترل می‌کند و فرآیند تست بر یکدیگر تأثیر نمی‌گذارد، که در بازار به ندرت دیده می‌شود که یک پمپ پنج گروه را کنترل کند) (می‌تواند جداگانه یا با هم تست شود)
