دستگاه آزمایش مقاومت قوس

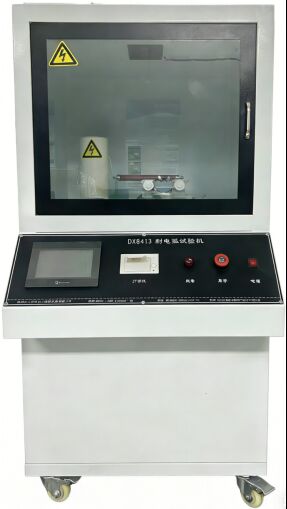

DX8413 دستگاه آزمایش مقاومت قوس

به طور عمده در مورد:

GB/T1411-2002 آزمایش مقاومت به ولتاژ بالا و تخلیه قوس کم جریان مواد عایق جامد خشک.

انطباق با استانداردها: این تستر مطابق با GB1411، IPC650، IEC 61621، ASTMD495 طراحی و تولید شده و مطابق با روش های آزمایش مانند JEC 149 و UL 746A است.

مقدمه کوتاه به اصل آزمایش:

در شرایط آزمایش مشخص شده (با استفاده از الکترود های خاص و یک برنامه افزایش ولتاژ/برآمد)یک ولتاژ بالا به سطح ماده اعمال می شود تا تخلیه قوس متناوب یا مداوم ایجاد شود. The high temperature and chemical corrosion generated by the arc gradually cause the material surface to carbonize and form conductive paths (tracking) until eventual failure (breakdown or sustained burning)ابزار زمان (در ثانیه) از آغاز آزمایش تا زمان شکست مواد را ثبت می کند.این زمان به عنوان ** زمان مقاومت قوس ** از مواد اشاره شده و به عنوان شاخص اصلی برای ارزیابی عملکرد آن عمل می کند.

حوزه کاربرد:

ارزیابی عملکرد مقاومت قوس مواد عایق الکتریکی مانند پلاستیک، چسب های رزین و رنگ های عایق در صنایع مانند موتورها، لوازم خانگی،و لوازم خانگی عمدتا برای آزمایش عملکرد مقاومت قوس مواد عایق جامد مانند پلاستیک قابل استفاده است، فیلم ها، رزین ها، میکا، سرامیک ها، شیشه ها، روغن عایق، رنگ عایق، کارتن و رسانه های دیگر.

ویژگی ها: دستگاه آزمایش مقاومت قوس کنترل کامپیوتر را اتخاذ می کند و منحنی آزمایش را می توان در طول فرآیند آزمایش آنلاین مشاهده کرد.و ميتونه به، نمایش و چاپ آنها

اصول آزمایشی: برای آزمایش مقاومت قوس مواد عایق جامد استفاده می شود؛ ماده مورد آزمایش در معرض ولتاژ بالا قرار می گیرد.به تدریج افزایش محیط جریان کوچک تا زمانی که یک کانال رسانا پایدار در سطح مواد تشکیل شوداین زمان مقاومت قوس مواد است.

الزامات فنی اصلی:

1ولتاژ ورودی: AC 220 V

2ولتاژ خروجی: AC 0-20KV

3قدرت برق: 1.5 کلووا

4روش آزمایش: قوس متناوب، قوس مستمر

5. جریان آزمایش: 10MA-20MA-30MA-40MA اختیاری

6خطای کنترل ولتاژ آزمایش: ≤ 1٪

7. خطای زمان روشن شدن / خاموش شدن قوس: <5ms

8ولتاژ تست به طور مداوم تنظیم می شود: 0-20 KV

9دقت کنترل جریان: ± 10%

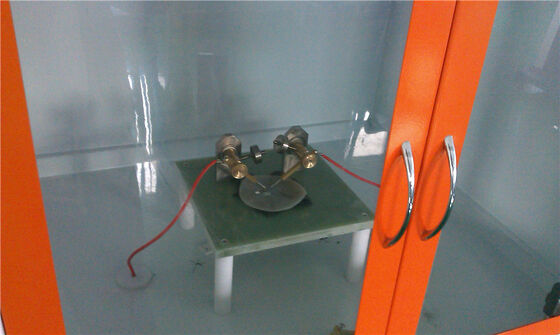

10مشخصات الکترود: الکترود صفحه فولاد ضد زنگ 25.4mm * 12.7mm * 0.15mm

الکترود فولاد ولفستم 56mm * 7mm * 30mm

زاویه تنظیم الکترود 110 درجه

زاویه بین الکترود و هواپیما افقی 35 درجه است

وزن الکترود: 50G

11اقدامات امنیتی:

(1) حفاظت از ولتاژ بالا

(2) حفاظت از جریان بیش از حد

(3) محافظت از مدار کوتاه

(4) حفاظت از باز شدن درب امنیتی

(5) حفاظت از سوء استفاده از نرم افزار

12ابعاد بیرونی: 800 طول × عرض 700 × 1350mm بالا

پیکربندی اصلی:

میزبان آزمایش: یک واحد

ژنراتور 20000 ولت ولتاژ بالا: یک واحد

دستگاه تنظیم ولتاژ میکرو کامپیوتری کاملا اتوماتیک: یک مجموعه ((وضعیت پورت سریال)

دستگاه انتقال ولتاژ گیرنده و دستگاه جداکننده جریان گیرنده: یک مجموعه

الکترودهای آزمایش: دو مجموعه

عصب جاری: یک (نوع رزین)

نرم افزار اندازه گیری و کنترل مقاوم به قوس کامپیوتری: یک مجموعه

کامپیوترها: یک مجموعه

پرینتر رنگ پرینتر رنگ: یک مجموعه

سی دی های برنامه: یک مجموعه

راهنمای استفاده از محصول: یک نسخه

گواهینامه تأیید متروولوژیک:یک نسخه

گواهی سازگاری: یک نسخه

ابزار تصادفی: یک مجموعه
