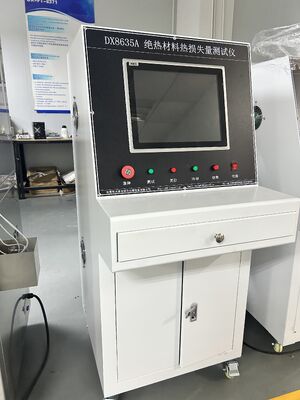

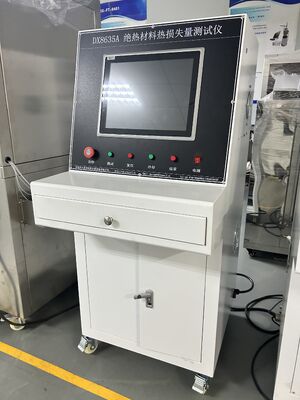

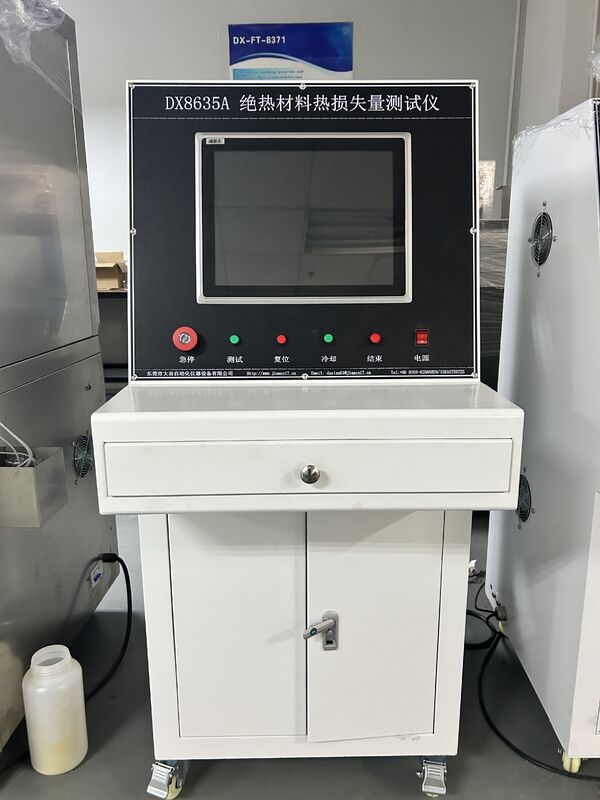

تعیین عایق حرارتی دستگاه تست مقاومت حرارتی حالت پایدار

تعیین عایق حرارتی دستگاه تست مقاومت حرارتی حالت پایدار

1، مرور کلی:
به منظور برآورده کردن الزامات فناوری تولید و صرفه جویی در انرژی و کاهش انتشار، بهبود شرایط کار، افزایش مزایای اقتصادی و اطمینان از کیفیت طراحی مهندسی عایق، از GB 50264-2013 برای طراحی تجهیزات پمپ مطابق با مشخصات استفاده می شود.
این تجهیزات برای اندازه گیری تلفات حرارتی مواد عایق با دمای سطح خارجی از -196 درجه سانتیگراد تا 850 درجه سانتیگراد در تجهیزات و خطوط لوله صنعتی مناسب است.
برای تجهیزات و خطوط لوله با الزامات ویژه برای انرژی هسته ای، سیستم های هوانوردی، هوافضا و همچنین ساختمان ها، تاسیسات سردخانه و خطوط لوله مدفون قابل استفاده نیست.

2، استاندارد مرجع ابزار:
GBT 10294-2008 تعیین مقاومت حرارتی حالت پایدار و ویژگی های مرتبط مواد عایق - روش صفحه داغ محافظ;
GB 50264-2013 کد طراحی برای مهندسی عایق حرارتی تجهیزات و خطوط لوله صنعتی.

3، ساختار کلی تجهیزات:
این تجهیزات عمدتاً از سیستم کنترل دما، سیستم فشار سیلندر، سیستم اندازه گیری ضخامت، سیستم خنک کننده و سایر اجزا تشکیل شده است.

3.1 سیستم کنترل دما
عمدتاً از سیم های گرمایشی، صفحات آهنی و غیره تشکیل شده است که توسط ابزارهای دما گرم می شوند. ظرفیت گرمایش ناحیه دما می تواند به حداکثر دمای گرمایش 600 درجه سانتیگراد برسد
دما، استفاده طولانی مدت در 500 درجه سانتیگراد
در مجموع 12 کانال جمع آوری دما مجهز شده است که در میان آنها کانال دمای گرمایش یک کنترل حلقه بسته منطقه دما است که 5 نقطه نظارت بر دما تنظیم شده است. صفحات محافظ حرارتی باقیمانده به 2 نقطه نظارت بر دما و 5 نقطه اندازه گیری دما که روی سطح سرد چیده شده اند مجهز شده اند.
3.2 سیستم فشار
عمدتاً توسط سیلندر اضافه می شود، مقدار فشار مورد نیاز با تنظیم دقیق فشار هوا به دست می آید و وضعیت فعلی در زمان واقعی در سیستم کنترل نمایش داده می شود.
3.3 سیستم خنک کننده
عمدتاً از چیلرها، ترموکوپل ها و غیره تشکیل شده است. چیلر قسمت گرمایشی تجهیزات را خنک می کند و ترموکوپل دمای پایین را تشخیص می دهد. پس از اتمام آزمایش، هنگامی که دمای پایین بیشتر از 50 درجه سانتیگراد باشد، سیستم اعلان می دهد "چیلر را روشن کنید" تا صفحه داغ به سرعت خنک شود.​
