DX8635A ابزار اندازه گیری ضایعات حرارتی مواد عایق
I. خلاصه:
به منظور پاسخگویی به الزامات فرآیندهای تولید و صرفه جویی در انرژی، بهبود شرایط کار، افزایش مزایای اقتصادی و اطمینان از کیفیت طراحی مهندسی عایق،GB 50264-2013 طراحی تجهیزات پمپ را مشخص می کند.
این تجهیزات برای اندازه گیری از دست دادن حرارتی مواد عایق در سطوح بیرونی تجهیزات صنعتی و لوله کشی با دمای بین -196 °C تا 850 °C قابل استفاده است.
این استاندارد برای تجهیزات و لوله های دارای الزامات ویژه در انرژی هسته ای، سیستم های هوافضا و همچنین در ساختمان ها، امکانات ذخیره سازی سرد و لوله های دفن شده اعمال نمی شود.
استاندارد مرجع ابزار:
GBT 10294-2008 تعیین مقاومت حرارتی در حالت ثابت و خواص مرتبط مواد عایق بندی - روش صفحه حرارتی محافظ
GB 50264-2013 کد طراحی برای مهندسی عایق بندی تجهیزات صنعتی و خط لوله.
II. ساختار کلی تجهیزات
تجهیزات عمدتا از سیستم کنترل دما، سیستم فشار دادن سیلندر، سیستم اندازه گیری ضخامت، سیستم خنک کننده و غیره تشکیل شده است.ساختار کلی تجهیزات در شکل زیر نشان داده شده است، و رابط کنترل به شرح زیر است:

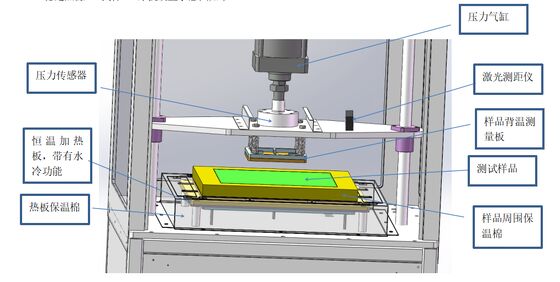

ساختار کلی تجهیزات

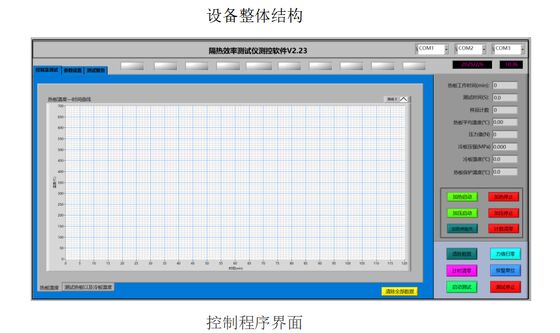

رابط برنامه کنترل
2.1 سیستم کنترل دمای
این دستگاه عمدتاً از سیم های گرمایشی و صفحات آهن تشکیل شده و توسط یک دما سنج کنترل می شود. ظرفیت گرمایش منطقه دمایی می تواند تا 600 درجه سانتیگراد برسد.و دمای استفاده طولانی مدت می تواند به 500 درجه سانتیگراد برسددر مجموع 12 کانال جمع آوری دمای مجهز هستند که در میان آنها کانال دمای گرمایش برای کنترل حلقه بسته منطقه دمای است.و 5 نقطه نظارت بر دما وجود داردصفحه محافظ گرما باقی مانده دارای 2 نقطه نظارت بر دمای است و سطح سرد با 5 نقطه اندازه گیری دمای تنظیم شده است.
2.2 سیستم فشار
این عمدتا از فشار دادن به سیلندر تشکیل شده است و مقدار فشار مورد نیاز از طریق تنظیم دقیق فشار هوا به دست می آید.و وضعیت فعلی در زمان واقعی در سیستم کنترل نمایش داده می شود.
2.3 سیستم خنک کننده
این دستگاه عمدتا از خنک کننده های آب و ترموپول ها تشکیل شده است. خنک کننده آب بخش گرمایشی تجهیزات را خنک می کند و ترموپول دمای سطح پایین را تشخیص می دهد. پس از آزمایش،زمانی که دمای سطح پایین >50°C باشد، آن را به "شروع آب سرد" و به سرعت یخ صفحه داغ.
رابط کنترل 2
2.4 اصل کار
2.4.1 این تجهیزات از یک تخته اندازه گیری دمای نمونه، یک تخته گرمایش دمای ثابت و یک سیستم فشارگذاری تشکیل شده است.صفحه اندازه گیری دمای نمونه پشتی مجهز به 5 سنسور دمایی است، که دمای سطح پشت نمونه را در زمان واقعی اندازه گیری می کند.و سیستم فشاردهی فشار پایدار را به نمونه برای اطمینان از قابلیت اطمینان آزمایش فراهم می کند..
2.4.2 این تجهیزات دارای دو عملکرد است: اندازه گیری رسانایی حرارتی و اندازه گیری از دست دادن گرما. ابتدا رسانایی حرارتی آزمایش می شود، سپس از دست دادن گرما آزمایش می شود.هر دو در یک ایستگاه کار تکمیل می شوند..
2.4.3 محاسبه از دست دادن گرما:
محاسبه از دست دادن گرما با توجه به استاندارد GB 50264-2013، بند 54.

این سیستم بر مبنای اصل هدایت گرما پایدار است. یک منبع گرما پایدار به یک طرف نمونه اضافه می شود تا دمای سطح داغ را تشکیل دهد.سطح نمونه تحت فشار از طریق سیستم فشار سلندر استدر زیر دمای تنظیم شده و فشار، گرما از سطح داغ به سطح سرد منتقل می شود.دما در نقاط مختلف آزمایش بر روی سطوح سرد و داغ توسط ترموپول صفحه سرد اندازه گیری و ثبت می شود، و از کامپیوتر برای دستیابی به تشخیص خودکار استفاده می شود و گزارش تجربی را تولید می کند.
نمودار طرحی قرار دادن منبع حرارت پایدار، نمونه و صفحه سرد به شرح زیر است:

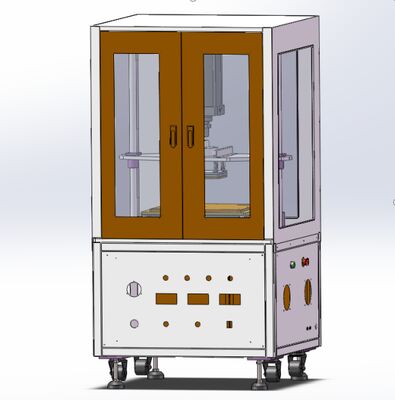

نمودار قرار دادن نمونه تجهیزات
