IEC61215 IEC61646 UL1703 تجهیزات آزمایش ضربه

IEC61215 ماژول های فتوولتائیک ماشین هول تجهیزات آزمایش ضربه تست ضربه استاندارد های آزمایش IEC61646 UL1703

مشخصات فنی:

1دستگاه پرتاب

a. منبع برق هوا فشرده کمپرسور هوا است

فشار هوا: 6 تا 8 بار

c. لاک های هاکی روی یخ به صورت دستی با یک شات بارگذاری می شوند.

d. طول بشکه حدود 940mm است

e. بشکه قابل تعویض است

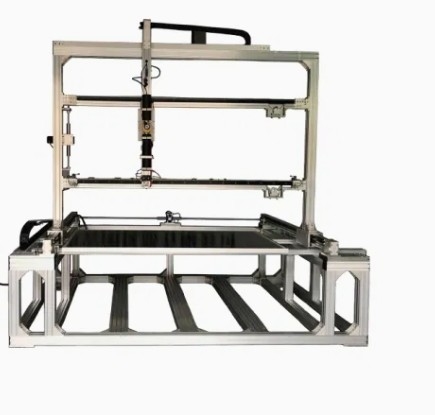

2. يه دستگاه جايگزيني موبايل

فاصله حرکت محور X حدود 2100mm است

ب. فاصله حرکت محور Y حدود 1000mm است

C. دقت موقعیت گذاری ≤1mm

د. منطقه ی برخورد 2000x1000mm

حالت هدایت یک ریل راهنمای وارداتی با کیفیت بالا است

حالت رانندگی استفاده می کند واردات سرو موتور + چرخ هم زمان

j. حالت کنترل موقعیت مکانی، موقعیت مکانی خودکار کنترل بالایی کامپیوتر است.

3سیستم و اصل اندازه گیری سرعت

با اندازه گیری زمانی که پاک از سنسور سرعت مادون قرمز عبور می کند و در عین حال گرفتن زمان t زمانی که اشعه مادون قرمز مسدود می شود،سرعت پاک بر اساس V=S/t محاسبه می شود.

b. سرعت سنج از سنسور سرعت مادون قرمز با دقت بالا استفاده می کند

ج. دقت سنسور سرعت مادون قرمز ±5٪

d. محدوده سرعت گرفتن 0 ~ 40m / s است

e. سرعت هاکی بر روی یخ: سرعت پچ با قطر 25 میلی متری 23.0m/s±5%

سرعت پچ قطر 35 میلی متری 27.2m/s±5%

قطر 45 میلی متر سرعت پک 30.7m/s ± 5٪

4روش آماده سازی هاکی بر روی یخ و قالب

الف. قالب هاکی روی یخ را با آب پر کنید و آن را در یخچال یخچال بگذارید و بعد از اینکه آب خنک شده و یخ زده است،توپ هاکی روی یخ را به صورت جداگانه بیرون ببرید و آن را در جعبه ذخیره سازی هاکی روی یخ قرار دهید تا بعداً استفاده شود..

ب. قالب از مواد خاص ساخته شده است که گسترش و تغییر شکل آسان نیست

c. قطر حفره داخلی 25mm<1%؛ 35mm<1%؛ 45mm<1% است.

d. 6 ریز در یک قالب؛ حداقل 2 مجموعه قالب در یک مشخصات

e. فن آوری پردازش حفره قالب توسط ابزار ماشین CNC با دقت بالا پردازش می شود

f. قطر هاکی روی یخ 25mm<5%؛ 35mm<5%؛ 45mm<5% است.

g. وزن هاکی بر روی یخ 7.53g < 5%؛ 20.7g < 5%؛ 43.9g < 5% است

یخچال -10 °C
