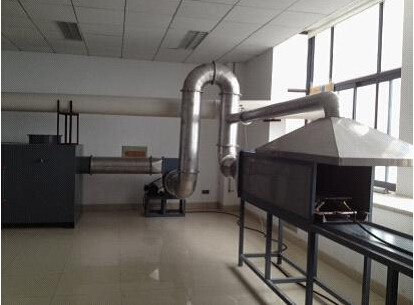

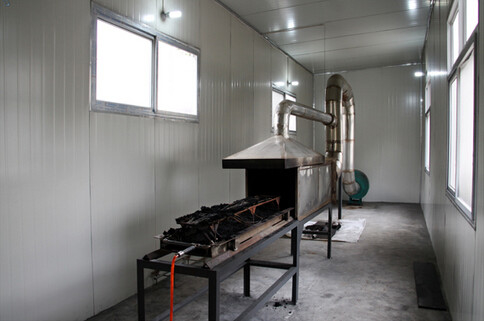

DX8332B تست کننده عملکرد احتراق پروپان جاده ای

تستر عملکرد احتراق پروپان DX8332B جاده

دامنه کاربرد: عمدتاً مناسب برای آزمایش عملکرد احتراق پروپان تسمه نقاله های مقاوم در برابر شعله با پارچه هسته کامل مورد استفاده در معادن زغال سنگ. طبق MT914-2008 "تسمه نقاله های مقاوم در برابر شعله هسته کامل برای پارچه های معادن زغال سنگ"، عملکرد احتراق پروپان در تونل ها آزمایش می شود. با اتخاذ یک سیستم اگزوز قوی، سیستم فن اگزوز برای تصفیه گاز اگزوز از طریق کربن فعال پرده آب فعال شده و تخلیه می شود و استانداردهای انتشار ملی را برآورده می کند.

پارامترهای فنی اصلی:

1. مسیر: شامل یک محفظه، دیوار خارجی محفظه از مواد نسوز 25 میلی متری ساخته شده است، با اندازه ورودی 460 میلی متر × 460 میلی متر و طول 1676 میلی متر. از طریق یک اتصال دهنده مخروطی فولاد ضد زنگ ضخامت 1.5 میلی متر به یک لوله اگزوز با قطر 300 میلی متر متصل می شود.

2. هود اگزوز: از فولاد ضد زنگ ضخامت 1.5 میلی متر ساخته شده است، مستقیماً بالای محفظه آزمایش قرار گرفته است، برای استخراج دود که در طول فرآیند آزمایش از خارج کوره منتشر می شود استفاده می شود.

3. براکت ها: برای قرار دادن نمونه های تسمه نقاله ثابت استفاده می شود. میز آزمایش دارای مشخصات طول 1500 میلی متر، عرض 220 میلی متر و ارتفاع 160 میلی متر است که از میله های فولادی با قطر 10 میلی متر تشکیل شده است.

4. مشعل آلکیل بنزن: شامل شش انژکتور احتراق، با نازل کج شده به سمت داخل در زاویه 45 درجه.

5. مواد آزمایشی: پروپان گازی (توسط کاربر ارائه شده) با خلوص ≥ 95% پر شده است.

6. نمونه ها: تسمه نقاله مقاوم در برابر شعله.

7. دستگاه توزین: برای وزن کردن تسمه نقاله نمونه و سیلندر گاز قبل و بعد از آزمایش استفاده می شود؛ 30 کیلوگرم / 0.001 کیلوگرم.

8. بادسنج: در خط مرکزی در فاصله 310 میلی متری از کف محفظه و 285 میلی متری از ورودی محفظه قرار گرفته است.

9. ترموکوپل ها: نوع K، با قطر خارجی حداکثر 3 میلی متر؛ قطر سیم 0.5 میلی متر، دقت نه کمتر از سطح II، محدوده 1300 درجه سانتیگراد.

10. سیستم کنترل دما: توسط کامپیوتر کنترل می شود، سیگنال میلی ولت تولید شده توسط ترموکوپل به برد تنظیم سیگنال ارسال می شود. سیگنال آنالوگ از طریق کارت اکتساب داده به سیگنال دیجیتال تبدیل می شود و سپس توسط نرم افزار کامپیوتر کنترل و گزارش می شود.

11. تایمر: وضوح: 0.1 ثانیه، خطا نه بیشتر از 1 ثانیه در ساعت.

12. فلومتر سوخت: 35 تا 350 لیتر در ساعت قابل تنظیم، دقت کنترل ± 2 لیتر در ساعت.

13. دقت کنترل مصرف سوخت: 565 ± 2 گرم در 50 دقیقه.

14. ولتاژ منبع تغذیه: سیستم پنج سیمه سه فاز AC380V 50Hz.

15. مصرف برق: 4.01 کیلووات.

16. دمای محیط آزمایش: 5 درجه سانتیگراد - 30 درجه سانتیگراد.

17. چرخش عمودی 6800 * 4400 * 2700 میلی متر یا خط مستقیم افقی 9500 * 1800 * 2700 میلی متر.

ترکیب تجهیزات: شامل چهار بخش اصلی: جعبه کنترل اصلی، دستگاه دمنده، براکت احتراق و نازل احتراق.

جعبه کنترل قابل جابجایی است.

تصفیه هوای فن اگزوز: پس از نصب کانال اگزوز روی فن اگزوز، هوا از تونل عبور می کند و جریان هوا توسط شیر کنترل تنظیم می شود.

جنس قاب از جوشکاری مربعی فولاد ضد زنگ 304 ساخته شده است و جنس جعبه کنترل از صفحه فولادی الکترواستاتیک (ضخامت 1.2 میلی متر) است. سطح آن با پلاستیک اسپری شده است که صاف تر و زیباتر است.

لامپ اسپری: جنس SUS304، ساخت شرکت ما.

سیستم کنترل:

1 جعبه کنترل از سیستم کنترل رله استفاده می کند و تمام قطعات الکترونیکی از برندهای معتبر داخلی هستند که می تواند عملکرد کاری و دقت تشخیص دستگاه را بهتر تضمین کند.

2 دما از کنترل کننده دمای هوشمند P.I.D وارداتی (با عملکرد محاسبه خودکار) و سنسور ترموکوپل PT100 با دقت بالا و تایمر استفاده می کند.

3 تجهیزات دارای دستگاه های حفاظت ایمنی زیر است: حفاظت از اضافه بار برق، حفاظت از اتصال کوتاه، حفاظت از اضافه بار مدار کنترل و حفاظت از دمای بیش از حد بالا.
