جزئیات محصول:
|
| ماشین: | ماشين آزمايشگاهي | استاندارد: | ISO834-1 、 EN1363-1 |
|---|---|---|---|
| برنامه: | نمونه های مختلف پوشش نسوز سازه های فولادی | تابع: | مناسب برای تست مقاومت در برابر آتش |
| ساختار کوره: | ساختار چهار لایه | ضریب حرارتی: | 0.117~0.143W/ ((m.k)) |
| جمع آوری دمای کوره: | ترموکوپل زرهی نوع K انتخاب شده است | قدرت آزادسازی فشار: | AC220، فن فشار قوی 0.3kw با مقاومت در برابر دمای بالا |
| برجسته کردن: | اجاق فولاد ضد آتش کوره پوشش,کوره تست آتش ISO834-1,تجهیزات تست پوشش ضد حریق داخلی |
||

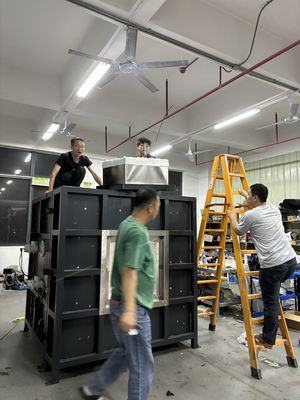

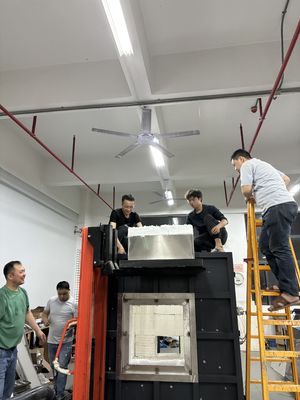

کوره تست پوشش نسوز سازه فولادی DX8810A
![]()
![]()
1. نام پروژه: کوره تست پوشش نسوز سازه فولادی

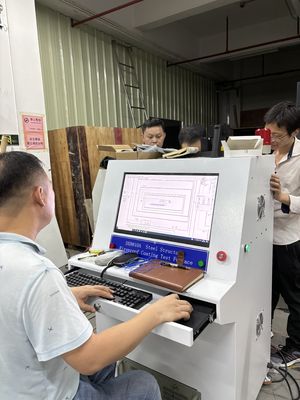

2. نمای کلی: کوره تست پوشش نسوز سازه فولادی برای تست مقاومت در برابر آتش نمونههای مختلف پوشش نسوز سازه فولادی که در داخل و خارج ساختمانها (سازهها) استفاده میشود، مناسب است و برای نمونههایی با طول بیش از 800 سانتیمتر مناسب نیست. با استفاده از رابط کاربری WINDOWS 7 و نرمافزار توسعه LabView، سبک رابط کاربری تازه، زیبا و ساده است. نتایج اندازهگیری در طول تست به صورت بلادرنگ نمایش داده میشود و منحنی مناسب به صورت پویا ترسیم میشود و دادهها میتوانند به طور دائم ذخیره، بازیابی و چاپ شوند و گزارش مستقیماً چاپ شود. این دستگاه دارای ویژگیهای هوشمندی بالا، عملیات منوی هدایتشده، ساده و بصری است و نتایج تست را دقیقتر میکند.
3. مطابق با استاندارد: ISO834-1,EN1363-1
پارامترهای فنی:
1. ترکیب تجهیزات: کوره افقی تست مقاومت در برابر آتش، بخش کنترل احتراق، بخش گاز و سیستم کاهش فشار، سیستم آزادسازی فشار و اندازهگیری فشار، سیستم انتشار گازهای گلخانهای، قاب تست نمونه، سیستم جریان گاز، سیستم اندازهگیری دما (سیستم جمعآوری داده دمای کوره، سیستم جمعآوری دمای جزء تست)، سیستم دریچه تخلیه دود و نرمافزار تست ویژه. ماژول جمعآوری داده با دقت بالا 16 بیتی برای جمعآوری دادههای دما، فشار، نرخ جریان و سایر جنبههای هر کانال استفاده میشود و اطلاعات واقعی احتراق که به صورت بلادرنگ بازتولید میشود از طریق تجزیه و تحلیل، پردازش و کنترل میکروکامپیوتر تولید میشود و نتایج مستقیماً از طریق تجزیه و تحلیل و قضاوت میکروکامپیوتر به دست میآید. کل دستگاه از اجزای قابل اعتماد استفاده میکند تا اطمینان حاصل شود که سیستم دارای عملکرد قابل اعتماد، با سرعت بالا و پیشرفته است.
2. ساختار کوره: ساختار چهار لایه، هنگامی که لایه داخلی 1300 درجه سانتیگراد باشد، لایه بیرونی دمای اتاق است. از بیرون به داخل، آنها عبارتند از: لایه اول پوسته فولاد ضد زنگ، لایه دوم قاب سازه فولادی؛ لایه سوم از آجر نسوز ساخته شده است؛ لایه چهارم پنبه سرامیکی نسوز با دمای مقاومت 1700 درجه سانتیگراد است.
3. مشعل:
3.1 از 2 مجموعه مشعل فشار بالا با توان 60 تا 80 کیلووات استفاده میشود و مشعل دارای کنترل تناسبی هوا و سوخت است که با بازخورد دما در کوره یک حلقه بسته را تشکیل میدهد و میتواند به طور خودکار شیر گاز و شیر هوا را تنظیم کند تا به اثر احتراق مناسب دست یابد. برای اطمینان از ایمنی، انتخاب مشعلها و اجزا همه برندهای شناخته شده هستند.
3.2 کنترلر مشعل سوزاننده: دارای دستگاه هشدار خودکار برای شکست احتراق و خاموش شدن شعله.
3.3 2 تفنگ گاز پرسرعت در دو طرف دیوار کوره تعبیه شده است، 1 در هر طرف. گرمای مورد نیاز برای گرمایش در کوره را فراهم میکند.
3.4 خط لوله گاز و خط لوله هوا: از شیر پروانهای، شیر تناسبی هوا و سوخت، شیر کاهش فشار دو مرحلهای، شیر پروانهای دستی، کنترلر احتراق، سوئیچ فشار بالا و پایین، شیر تخلیه فشار بیش از حد گاز، جداکننده گاز و مایع، شیر کاهش فشار مرحله اول، شیر تعویض فاز مایع، فشار سنج گاز، فشار سنج کم، شیر توپی، زنگ نشت گاز، شلنگ فولاد ضد زنگ، شلنگ فشار قوی گاز و غیره تشکیل شده است.
4. سیستم اندازهگیری دما:
4.1 ترموکوپل در کوره:
4.2 اندازهگیری دمای سطح شعلهگیر:
4.3 دمای تست متحرک
4.4 جمعآوری دمای کوره
5. سیستم اندازهگیری فشار:
5.1 اندازهگیری فشار کوره
5.2 فشار داخل کوره هر 1 دقیقه ثبت میشود و دقت تجهیزات ثبت 1 ثانیه است. جمعآوری داده 3 بار در ثانیه است. کنترل فشار کوره و جمعآوری داده، فشار کوره میتواند کنترل بلادرنگ را با سیستم تخلیه دود مطابق با الزامات هر استاندارد "فصل 2 انطباق با استانداردها" تضمین کند.
5.3 پروب اندازهگیری T شکل
5.4 فرستنده فشار
6. سیستم آزادسازی فشار:
6.1 سوراخهای تخلیه دود در دیوار کوره در پشت دیوار کوره نصب شدهاند که به لوله تخلیه دود متصل هستند تا گازهای گلخانهای داخل کوره را تخلیه کرده و فشار داخل کوره را کنترل کنند. هوای ورودی و هوای خروجی در کوره توسط فن قدرتمند 0.3 کیلووات و مبدل فرکانس کنترل میشود و حجم هوا به طور خودکار توسط برنامههای کامپیوتری کنترل میشود تا الزامات احتراق، فشار و تخلیه دود را برآورده کند.
6.2 خط لوله آزادسازی فشار
6.3 قدرت آزادسازی فشار: فن فشار قوی AC220، 0.3 کیلووات با مقاومت در برابر دمای بالا.
6.4 کنترل فشار کوره و جمعآوری داده، فشار کوره میتواند کنترل بلادرنگ را مطابق با الزامات استاندارد فوق و سیستم تخلیه دود برای تشکیل یک حلقه کنترل تضمین کند.
7. شاخص طراحی کوره:
7.1 حجم خالص دستگاه: 1.0 متر مکعب
7.2 اندازه خالص در دستگاه: طول × عرض × ارتفاع = 1.0 × 1.0 × 1.0 متر
7.3 ابعاد خارجی دستگاه: طول × عرض × ارتفاع = 1.6 × 1.6 × 1.6 متر
7.4 سوخت مورد استفاده: گاز طبیعی (ارزش حرارتی 8500 کیلوکالری بر متر مکعب) یا گاز صنعتی.
7.5 دمای کار: دمای کار طولانی مدت کوره زیر 1300 درجه سانتیگراد است؛ بر اساس فرمول تعیین شده گرم کنید.
7. هشدار گاز: در اتاق گاز و محل آزمایش استفاده میشود.
8. تعداد تفنگهای آتشزا: 2 مجموعه
9. قاب تست نمونه: صفحه فولادی متحرک مقاوم در برابر حرارت، در مجموع 2 مجموعه
10. تست راندمان عایق حرارتی: طبق استاندارد GB/T14907-2018، پیوست A، دو ترموکوپل در ابتدا در مرکز سطح شعلهگیر نمونه و 125 میلیمتر دورتر از خط مرکزی قرار میگیرند و ترموکوپلهای داخل کوره برای تست و محاسبه راندمان عایق حرارتی استفاده میشوند.
سیستم تخلیه دود:
1. دستگاه تست از روش تخلیه دود از پایین استفاده میکند.
2. یک دهانه تخلیه دود ناودانی شکل در پایین کوره وجود دارد و سپس از طریق فن مکنده تخلیه میشود.
3. فن تخلیه دود و کانال تخلیه دود از فولاد ضد زنگ 304 ساخته شدهاند.
![]()
![]()
